درک اتصالات جوش: ضروری برای جوشکاری رباتیک و جداول فیکسچر

در جوشکاری رباتیک، اتصالات جوش از اهمیت فوق العاده ای برخوردار هستند و به مکانیزه شدن کار در جوشکاری رباتیک از نظر نگه داشتن قطعه، ربات، قطعه و میز کار کمک می کنند. نگهدارنده های بازوهای روباتیک و حتی سیستم های انعطاف پذیر سطوح پیشرفته اتوماسیون را مشخص می کنند. چه با یک سیستم روباتیک پیچیده و چه با یک میز ثابت انعطاف پذیر سروکار دارید، اصول اولیه اتصالات جوش شما را قادر می سازد به نتایج دلخواه برسید. این مقاله به بررسی اتصالات جوش، اهمیت آنها برای بهینه سازی تولید و تاثیر آنها بر کیفیت قطعات جوش داده شده می پردازد. درک این عنصر حیاتی جوشکاری به شما در افزایش بهره وری و دستیابی به اهداف تعیین شده برای تکمیل موفقیت آمیز پروژه کمک می کند.

دستگاه های جوشکاری چیست و چگونه کار می کنند؟

آشنایی با اصول اتصالات جوشکاری

وسایل جوشکاری ابزارهایی هستند که به طور خاص برای نگه داشتن، قرار دادن و پشتیبانی قطعات به طور دقیق و مناسب در طول عملیات جوشکاری ساخته می شوند. اتصالات جوشکاری به حفظ تراز و پایداری مناسب قطعات کار کمک می کند که به نوبه خود باعث کاهش میزان خطا و بهبود دقت در جوش می شود. با حفظ یک تنظیم مناسب، اتصالات جوشکاری به دستیابی به راندمان و تکرارپذیری بهتر کمک می کند، چیزی که در فرآیندهای جوشکاری دستی و خودکار حیاتی است. آنها به ویژه در افزایش بهره وری فرآیندهای جوشکاری کمک می کنند و در عین حال کیفیت بالای محصولات تولید شده را تضمین می کنند.

چگونه نیازهای مختلف جوشکاری توسط انواع مختلف وسایل تامین می شود

به منظور طراحی یک دستگاه جوشکاری، ویژگی های خاصی باید در نظر گرفته شود تا انواع مختلف نیازهای جوشکاری برآورده شود. مرحله طراحی معمولاً با مطالعه هندسه قطعه کار، ماده ای که از آن ساخته شده و تکنیک جوشکاری که باید استفاده شود شروع می شود. به عنوان مثال، در جوشکاری TIG، فیکسچرها باید دقت و پایداری بالایی داشته باشند، در حالی که در جوشکاری MIG، اتصالات باید قادر به مقاومت در برابر درجه حرارت بالا و سرعت جوشکاری سریعتر باشند.

وسایل جوشکاری نیز دارای ارگونومی و نگرانی های ایمنی هستند. به عنوان مثال، وسایل مدولار امکان سفارشی‌سازی متفاوتی را برای پروژه‌های مختلف فراهم می‌کنند که زمان مورد نیاز برای تنظیمات راه‌اندازی را کاهش می‌دهد. دوام و دقت ابعاد در لامپ ها حفظ می شود زیرا آنها از آلیاژهای با استحکام بالا یا مواد مقاوم در برابر حرارت ساخته شده اند.

تحقیقات در مورد صنعت تولید نشان می‌دهد که استفاده از CAD و نرم‌افزار شبیه‌سازی برای طراحی اتصالات جوشی رو به افزایش است. با استفاده از این فناوری‌ها، مهندسان می‌توانند عملاً اعمال نیروی گیره و تراز کردن اجزا را قبل از تولید واقعی بهینه کنند. برای برخی از مجموعه‌های پیچیده، استفاده از وسایل گیره خودکار با سنسورها برای نظارت بر هم ترازی در زمان واقعی، عیوب را تقریباً 30٪ کاهش می‌دهد.

پیاده‌سازی سیستم‌های جوشکاری ربات، نحوه طراحی وسایل را تغییر داده است. وسایل رباتیک به گونه‌ای ساخته شده‌اند که قطعات را در عرض چند میکرون بچسبانند که تضمین می‌کند چوب‌ها با مسیرهای جوش از پیش برنامه‌ریزی‌شده برخورد نخواهند کرد. چنین دقتی در صنایع هوافضا و خودروسازی که دارای تلورانس های دقیق هستند، مورد نیاز است. کارهای جوشکاری خاص با وسایل مناسب انجام می شود که به تولیدکنندگان کمک می کند کارایی، ثبات و کیفیت محصولات خود را بهبود بخشند.

نقش جداول فیکسچر جوشکاری در فرآیند جوشکاری

میزهای ثابت جوشکاری تاثیر زیادی در فرآیند جوشکاری دارند زیرا دقت، پایداری و کارایی کار را افزایش می دهند. این جداول با ایجاد یک سطح صاف با الگوهای شبکه یا سوراخ هایی که امکان بستن ایمن را فراهم می کند، اجازه می دهد تا مواد در موقعیت و جهت گیری صحیح برای جوشکاری قرار گیرند. میزهای فیکسچر اعوجاج و مشکلات مربوط به ذوب را با حصول اطمینان از اینکه اجزا در طول دوره چرخه جوشکاری در موقعیت مناسب قرار می گیرند و در طول زمان یک جوش یکنواخت در تمام نقاط قطعه ایجاد می شود، کاهش می دهند. انواع قطعه کار اغلب در صنایع مختلف استفاده می شود و طراحی مدولار انعطاف پذیری آنها را در کاربردهای مختلف جوش افزایش می دهد. از آنجایی که چنین قطعات کار اغلب در صنایعی که به عنوان دقت بالا نامیده می شوند تکرار می شوند، این ابزارها به ابزاری ضروری برای آنها تبدیل می شوند.

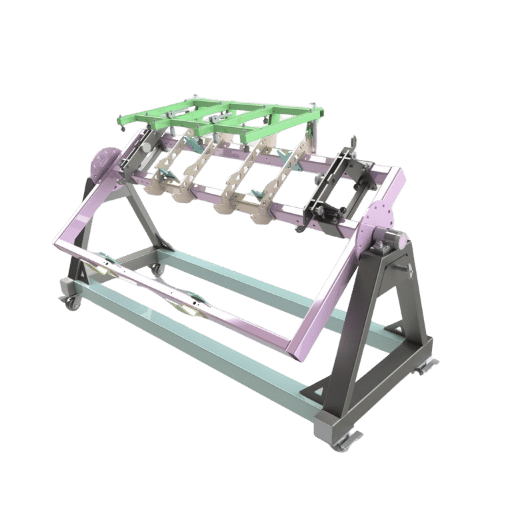

چرا وسایل جوشکاری در جوشکاری رباتیک ضروری هستند؟

لوازم جوش رباتیک و پیشرفت اتوماسیون

اتصالات جوشکاری رباتیک بخشی جدایی ناپذیر از اتوماسیون را تشکیل می دهند زیرا تراز دقیق و بستن محکم قطعات برای جوشکاری را تضمین می کنند. این به ربات ها اجازه می دهد تا جوش های بدون درز و بدون دردسر را انجام دهند. وسایل رباتیک برای کاهش زمان راه اندازی، افزایش بهره وری، افزایش کارایی و بهبود دقت ضروری هستند. آنها برای دستیابی به نتایج قابل تکرار با کیفیت بالا در سیستم های جوشکاری خودکار حیاتی هستند.

نقش فناوری در سازگاری و دقت در اتصالات جوش

توسعه جوشکارهای رباتیک پیچیده تر به افزایش تکرارپذیری و ثبات در اتصالات جوش کمک کرده است. یکی از مهم ترین ویژگی ها استفاده از سیستم ها و سنسورهای پیشرفته نظارت بر زمان واقعی است. ربات‌ها مجهز به ردیاب‌های لیزری و سیستم‌های بینایی هستند که آنها را قادر می‌سازد تا ناهماهنگی‌ها در محل قرارگیری یک قطعه، ضخامت آن یا ناحیه اطراف را جبران کنند. به عنوان مثال، سیستم‌های جوش تطبیقی ​​می‌توانند مقدار حرارت، سرعت و مواد پرکننده عرضه‌شده را برای مطابقت با خواسته‌های قطعه کار تغییر دهند.

علاوه بر این، ادغام سنسورهای نیرو-گشتاور به حفظ تراز و گیره مناسب در طول فرآیند جوشکاری به منظور به حداقل رساندن اعوجاج یا نقص کمک می کند. گزارش شده است که استفاده از چنین سیستم هایی در چارچوب های خودکار می تواند دقت جوش را تا 25 درصد بهبود بخشد که به طور قابل توجهی میزان عیب را کاهش می دهد. نقش مهم یک فیکسچر جوشکاری با کنترل CNC افزایش تکرارپذیری موقعیت با فعال کردن دقت میکرومترها در میلی متر است.

افزایش استفاده از الگوریتم های هوش مصنوعی (AI) و یادگیری ماشین (ML) نشان دهنده گام دیگری به جلو است. این فناوری‌ها ابزاری را برای تجزیه و تحلیل بلادرنگ محیط و همچنین نگهداری پیش‌بینی‌کننده فراهم می‌کنند که این نوید را می‌دهد که هرگونه انحراف، به‌ویژه هنگام ایجاد سوراخ‌ها، به موقع اصلاح می‌شود. مطالعات اخیر نشان می‌دهد که ادغام تجزیه و تحلیل مبتنی بر هوش مصنوعی در جوش‌ها می‌تواند تقریباً 40٪ کار مجدد را کاهش دهد که هزینه‌های تولید و زمان انجام را کاهش می‌دهد.

کاربرد ترکیبی این فناوری ها نیاز به پیشرفت در جوشکاری رباتیک را در پاسخ به تقاضای فزاینده برای جوش های دقیق، به ویژه در صنایع خودروسازی و هوافضا و همچنین ساخت و ساز، برجسته می کند.

ادغام ربات های جوشکاری با سیستم های فیکسچر

ادغام ربات های جوشکاری در کنار سیستم های ثابت برای جوش های دقیق، قابل تکرار و قابل اعتماد با بالاترین کیفیت ضروری است. فیکسچرها برای نگه داشتن و همچنین قرار دادن قطعات در طول عملیات جوشکاری برای حفظ تراز و سازگاری ایجاد می شوند. هنگامی که در کنار جوشکارهای رباتیک استفاده می شوند، تنوع انسانی را حذف کرده و خطاها را کاهش می دهند. این ادغام کارایی تولید را از طریق زمان راه‌اندازی سریع، کاهش ناهماهنگی، تولید با حجم بالا و سفارشی افزایش می‌دهد، که با تغییرات در الزامات تولید کاهش نمی‌یابد. طراحی‌های پیشرفته‌تر رباتیک و وسایل نیز حسگرها و سیستم‌های بازخورد را برای ارائه داده‌های هم‌زمان اضافه می‌کنند، عملیات رباتیک را بهبود می‌بخشند و آنها را دقیق‌تر و همچنین سازگارتر می‌کنند.

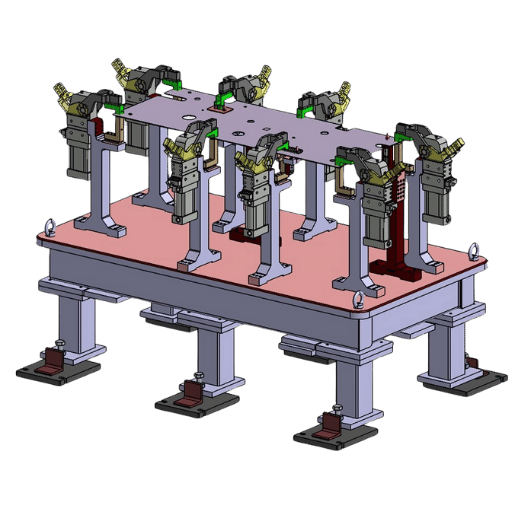

گیره ها و جیگ ها به چه روش هایی به عملیات جوشکاری کمک می کنند؟

گیره های مورد استفاده در جوشکاری

برای اطمینان از دقت و ایجاد ثبات، انواع مختلفی از گیره ها معمولا در عملیات جوشکاری استفاده می شود:

1. گیره های C: گیره های C گیره های معمولی هستند که می توانند برای نگهداری مواد با هر اندازه و شکلی استفاده شوند.
2. و- گیره: گیره های F برای نگه داشتن قطعات کار بزرگتر یا طولانی تر طراحی شده اند، قدرتمند هستند و می توانند برای گرفتن عرض های مختلف تنظیم شوند.
3. گیره های قفل: این نوع گیره ها به گیره های گیره گیر نیز معروف هستند، برای نگه داشتن قطعات کوچکتر و اعمال فشار مداوم بر روی آنها مناسب هستند و برای جوشکاری ایده آل هستند.
4. بست لوله: این گیره ها به طور خاص برای نگه داشتن اجسام گرد مانند لوله ها یا قطعات استوانه ای شکل در حین جوشکاری طراحی شده اند.
5. گیره های مغناطیسی: همانطور که از نام آن مشخص است، این گیره ها از آهنرباهای قوی برای نگه داشتن قطعات کار استفاده می کنند و برای مواد آهنی بهترین هستند که سوراخ ها را با مشکل کمتری سوراخ می کنند. گیره ها زمانی ایده آل هستند که قرارگیری سریع مورد نیاز باشد.

این گیره ها به کاهش چالش های مرتبط با ضخامت مواد و الزامات دقت و ایمنی جوش کمک می کنند.

استفاده از جیگ ها و تأثیرات آنها در انجام و چگونگی جوشکاری

جیگ ها تمام اهداف اصلی در جوشکاری را با نهایت دقت، دقت، یکنواختی و همچنین اثربخشی انجام می دهند. جيگ‌ها تثبيت دقيق قطعات را حفظ مي‌كنند كه از هرگونه احتمال ناهماهنگي كه براي جوش دقيق بسيار مهم است، جلوگيري مي‌كند. برای تولید انبوه، جیگ‌ها برای یکنواختی در بین جوش‌های متعدد استفاده می‌کنند و از این رو امکان تکرارپذیری را می‌دهند. علاوه بر این، استفاده از جیگ زمان تنظیم و تنظیم را کاهش می دهد که منجر به بهبود بهره وری می شود. این به نوبه خود خطای انسانی ناشی از وابستگی بیش از حد به تنظیمات و تنظیمات کارگر را از بین می برد. جیگ ها در برآوردن الزامات طراحی و تعیین استانداردها برای یکپارچگی سازه در مصارف مختلف حیاتی هستند.

بهبود میزهای فیکسچر برای جوشکاری اجزای یکپارچه 16 میلی متری

برای دستیابی به نتایج با کیفیت بالا، در حین کار بر روی میزهای ثابت برای جوش 16 میلی متری، باید به سازگاری، دقت و استحکام توجه کنیم. میز ثابت سطحی است که به عنوان سکویی برای محکم کردن قطعات کار در فرآیندهای جوشکاری استفاده می شود و از چدن یا فولاد سخت شده ساخته می شود. در مورد تنظیم جوش 16 میلی متری، صاف بودن و همچنین سختی مواد بسیار مهم است. میزهای جوشکاری محکم که دارای سطح صافی حداقل 0.05 ± میلی متر به عنوان تلورانس هستند، تضمین می شوند که به دقت مورد نظر و ایجاد دقت بدون ایجاد اعوجاج جانبی تضمین می شوند.

سیستم سوراخ شبکه 16 میلی متری برای انعطاف طراحی شده است و به طور گسترده مورد استفاده قرار می گیرد. این سوراخ ها ترکیب های متعددی از گیره و ثابت کردن با قطعات مدولار مانند گیره ها، توقف ها و زاویه ها را امکان پذیر می کند. داده‌ها نشان می‌دهند که گیره‌های مدولار قرار داده شده در مکان‌های استراتژیک می‌توانند زمان راه‌اندازی را تا XNUMX درصد کاهش دهند، که منجر به بهبود چشمگیر بهره‌وری در تنظیمات تولید کوچک و بزرگ می‌شود.

یکی دیگر از عوامل کلیدی مقاومت در برابر حرارت است زیرا جوشکاری گرمای زیادی تولید می کند که می تواند سطح میز را خراب کند. مقاومت در برابر سایش و حرارت میز فیکسچر با استفاده از مواد مرغوب مانند فولاد نیترید شده یا پلاسما نیترید شده افزایش می یابد که باعث افزایش طول عمر میز می شود.

استفاده از وسایل درجه یک مانند پیچ ​​و مهره های قفل توپ یا گیره های آزادسازی سریع طراحی شده برای سیستم های میز 16 میلی متری، سرعت نصب را بدون به خطر انداختن قابلیت تکرار افزایش می دهد، که در این سیستم ها بسیار مهم است. با استفاده از میزهای دقیق، سازندگان ثبات بهبود یافته در جوش و تراز قطعات را گزارش کرده اند.

حفظ بهینه جدول ثابت نیز به طور قابل توجهی به عملکرد کلی آن کمک می کند. تمیز کردن منظم، استفاده از مواد ضد خوردگی و اطمینان از صاف بودن، برخی از روش‌های مورد استفاده برای افزایش طول عمر میز هستند. این ملاحظات تولیدکنندگان را قادر می سازد تا کارایی میزهای ثابت طراحی شده برای کاربردهای جوشکاری 16 میلی متری را افزایش دهند.

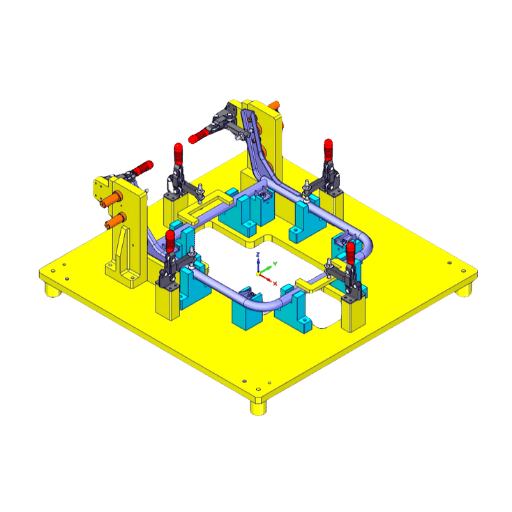

انواع مختلف وسایل جوشکاری چیست؟

کاوش گزینه‌های اتصالات جوشکاری TIG

در طول فرآیند جوشکاری، دقت و پایداری بسیار مهم است، بنابراین وسایل جوشکاری TIG برای انجام چنین وظایفی طراحی شده اند. برخی از گزینه های رایج عبارتند از وسایل مدولار، وسایل اختصاصی و وسایل قابل تنظیم.

• وسایل مدولار: ایده آل برای نیازهای تولید سفارشی یا کم حجم، اینها همه کاره هستند و می توانند برای پروژه های مختلف پیکربندی مجدد شوند.
• وسایل اختصاصی: این وسایل سفارشی که در حجم بالا یا فرآیندهای تکراری استفاده می شوند، دقت بی نظیری را ارائه می دهند و برای پروژه های خاص استفاده می شوند.
• وسایل قابل تنظیم: اینها از نظر دامنه انعطاف پذیر هستند و برای نیازهای مختلف پروژه مناسب هستند زیرا می توانند قطعه کار با اندازه ها و پیکربندی های مختلف را در خود جای دهند.

هندسه پروژه، حجم و دقت مورد نیاز برخی از معیارهایی است که هر نوع از وسایل برای عملکرد بهینه باید رعایت کند.

تجزیه و تحلیل مزایای فیکسچر در جوشکاری MIG در مقایسه با سایر روش ها

جوشکاری MIG (گاز خنثی فلزی) یک تکنیک جوشکاری متداول است و در صورت جفت شدن با وسایل خاص سودمندتر است. مانند سایر تکنیک های جوشکاری، مزایا و کاستی های خود را دارد و ثابت شده است که در تنظیمات با تولید بالا بیشترین کارایی را دارد. مطالعات نشان می دهد که با مواد و قطر سیم مناسب، جوش MIG نرخ رسوب تا 8 پوند در ساعت را به دست می آورد. این به طور قابل توجهی در مقایسه با روش های سنتی جوشکاری چوبی که به طور متوسط ​​تقریباً 2 پوند در ساعت است، بالاتر است. جوشکاری MIG مزایای خود را برای صنایعی دارد که با تقاضای بالای محصول سروکار دارند زیرا نیاز به ثبات در کیفیت دارند.

با کمک فیکسچرها، دقت و استحکام جوشکاری MIG بیشتر می شود. این به ویژه برای کارهای با حجم بالا مفید است. جوشکاری MIG، هنگامی که با وسایل اختصاصی ترکیب می‌شود، از جوشکاری TIG (گاز بی‌اثر تنگستن) در حفظ نرخ تغذیه الکترود ثابت و پایداری قوس که به افزایش سرعت فرآیند کلی کمک می‌کند، بهتر است. جوشکاری TIG، اگرچه در کار با مواد با گیج نازک بهتر است، اما در فلزات ضخیم و پروژه‌های در مقیاس بزرگ، دقیق‌تر است، اما کندتر و کمتر مؤثر است. علاوه بر این، جوشکاری دینامیک MIG با وسایل قابل تنظیم، انعطاف‌پذیری بالایی از لحاظ رسیدگی به مشکلات مربوط به هندسه‌ها و مواد مختلف قطعه کار دارد، چیزی که ممکن است به دلیل سختی روش‌های جوشکاری به دلیل سختی روش‌های جوشکاری آن‌ها با مشکل مواجه شود. ادغام وسایل قابل تنظیم مجدد به تولیدات کوچک با کاهش زمان و هزینه های راه اندازی در مقابل جوشکاری قوس پلاسما، که اغلب به صورت دستی برای تعداد زیادی از قطعات طراحی می شود، کمک می کند.

به طور خلاصه، اتخاذ اتصالات مناسب به طور قابل توجهی اثربخشی و دقت جوش ها را بهبود می بخشد و کیفیت محصول را در مقایسه با جایگزین ها افزایش می دهد. این باعث شده است تکنیک بسیار محبوب در جوشکاری اتوماسیون، ساخت و ساز و خودروسازی. دقت و سازگاری این سیستم ها به آنها برتری نسبت به سایر انواع فرآیندها می دهد و این رقابت استفاده از آنها را در سیستم های مقیاس پذیر افزایش می دهد.

تأثیر صفحات فیکسچر بر انواع فعالیت های جوشکاری

صفحات فیکسچر با افزایش گسترده دقت و بهره وری برای انواع مختلف جوشکاری به خودکارسازی وظایف کمک می کنند. آنها قطعات را در موقعیتی نگه می دارند که صحت و ثبات را در حین جوشکاری تضمین می کند. این امر با به حداقل رساندن اعوجاج یا عیوب ارزش می افزاید. علاوه بر این، این تضمین عالی بودن جوش را در طول پروژه تضمین می کند. جدای از این، صفحات فیکسچر قابلیت تکرار را در زمان های تولید و مونتاژ در طول ساخت صنعتی و خودرویی که یکنواختی مورد نیاز است، بهبود می بخشد. با توجه به این ویژگی ها، آنها در جوشکاری مفید هستند زیرا دقت را با حداقل کار مجدد تضمین می کنند.

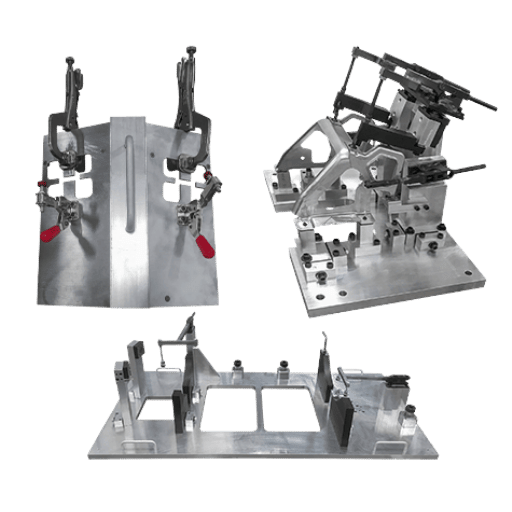

مکان داران جوشکاری به چه روش هایی به بهبود کارایی ساخت کمک می کنند؟

انجام جوشکاری دقیق با استفاده از پوزیشنرهای جوشکاری

با استفاده از پوزیشنرهای جوشکاری، دقت به دلیل بستن و چرخش موثر قطعات کار افزایش می‌یابد تا جوشکارها بتوانند بهترین امتیاز ممکن را نسبت به زوایای صحیح برای جوشکاری داشته باشند. این کار دستی زیادی را که باید انجام شود را نفی می‌کند و اطمینان حاصل می‌کند که کیفیت جوش‌های انجام‌شده یکنواخت و به طور مداوم خوب و با کمترین نقص است. با استفاده از پوزیشنرهای جوشکاری، یک محیط پایدار به حفظ تراز و یکنواختی کمک می کند که به ویژه در کارهای تکراری یا پیچیده مهم است. بنابراین، این ابزارها در دستیابی به استانداردهای دقیق کیفیت در هنگام ساخت بسیار مفید هستند.

استفاده از ابزارهای پیشرفته جوشکاری در موقعیت یابی برای افزایش بهره وری

استفاده از ابزارهای جوشکاری پیشرفته در افزایش بهره وری تا حداکثر سطح در کاربردهای صنعتی اساسی است. با افزودن برخی فناوری‌ها مانند کنترل‌های خودکار و سیستم‌های چرخشی قابل برنامه‌ریزی، این ابزار کار دستی کمتر و گردش کار سریع‌تری را ارائه می‌دهند. بر اساس تحقیقات انجام شده در زمینه ساخت فلز، استفاده از پوزیشنرهای اتوماتیک جوشکاری با افزایش بهره وری تا 30 درصد مرتبط است. این افزایش شدید را می توان با دقت آنها در هنگام فرآیندهای تکراری مرتبط دانست.

پوزیشنرهای مدرن اکنون دارای مکانیزم های شیب و چرخش و همچنین قابلیت تحمل بار هستند که برای کارهای سنگین طراحی شده اند و به اپراتورها اجازه می دهند تا جوش های پیچیده پیشرفته را با دقت و سهولت بیشتر انجام دهند. این انعطاف پذیری بیشتر مشکلات مربوط به زمان خرابی مربوط به جابجایی قطعات کار بزرگ یا دست و پاگیر را کاهش می دهد. به عنوان مثال، کارایی به طور قابل توجهی افزایش می یابد، زیرا پوزیشنرهای کاملاً خودکار می توانند زمان راه اندازی را تا 40٪ کاهش دهند.

این ابزارها همچنین ایمنی را با به حداقل رساندن خطر بلند کردن دستی و قرار دادن بدن نامناسب بهبود می‌بخشند، که عوامل مهمی در خستگی و آسیب جوشکاران هستند. پوزیشنرهای جوشکاری با طراحی ارگونومیک با ویژگی های فناوری مدرن برای بهبود بهره وری و در عین حال تضمین ایمنی و کیفیت ضروری هستند.

ادغام فناوری اتوماسیون با موقعیت یابی برای ساخت پیشرفته

استفاده از فناوری اتوماسیون در موقعیت‌دهنده‌های جوشکاری، فرآیند ساخت را با بهینه‌سازی گردش کار، افزایش دقت و کاهش نرخ خطا در حین ساخت افزایش می‌دهد. پوزیشنرهای خودکار موقعیت یابی دقیق و تکراری قطعات کار را تسهیل می کنند. بنابراین، کیفیت و یکنواختی جوش ها بهبود می یابد. زمان راه‌اندازی نیز کاهش می‌یابد و می‌توان عملیات را به‌طور مداوم انجام داد، که کارایی را بیشتر بهبود می‌بخشد. اقدامات دستی کمتر باعث افزایش ایمنی، کاهش خستگی و بهبود کنترل اپراتور بر فرآیند ایجاد سوراخ ها می شود. این پیشرفت‌ها تضمین می‌کنند که یک کسب‌وکار به مهلت‌های تولید سخت‌گیرانه‌تر و بدون به خطر انداختن کیفیت ادامه می‌دهد.

سوالات متداول (FAQ)

س: میز جوش چیست و چرا برای جوشکاری رباتیک ضروری است؟

پاسخ: میز جوش بخشی ضروری از جوشکاری رباتیک است که امکان قرارگیری دقیق قطعات کار را فراهم می کند. این یک سطح پایدار را ارائه می دهد که می توان قطعات کار را روی آن قرار داد، در نتیجه اجازه می دهد تا جوشکاری به طور دقیق و کارآمد انجام شود. این برای هر دو تنظیم جوشکاری نوسانی و دستی ضروری است.

س: چگونه گیره های رومیزی فرآیند جوشکاری را بهبود می بخشند؟

پاسخ: گیره های میز از لوازم جانبی مهم میزهای ثابت هستند که به قطعات کار اجازه می دهند تا روی میز جوشکاری ثابت شوند. مانند هر دستگاه مکانیکی، آنها حرکت نسبی را حذف می کنند و در طول تمام عملیات تراز را حفظ می کنند که برای جوش های با کیفیت بالا چه به صورت دستی و چه با استفاده از سیستم های خودکار در طول جوشکاری ربات بسیار مهم است.

س: فیکسچر چه نقشی در جوشکاری روی صفحه دارد؟

A: یک فیکسچر قطعه کار را روی میز جوش قرار می دهد و در موقعیتی نگه می دارد تا بتوان با دقت روی آن کار کرد. در مورد جوشکاری صفحه و ورق فلزی، فیکسچر با خطوط مشخصی طراحی شده است تا بتوانند قطعه کار را بپذیرند و بارگیری و تخلیه آسان را انجام دهند.

س: چرا یک ماشینکار در زمینه میزهای جوشکاری و فیکسچر اهمیت دارد؟

پاسخ: یک ماشین‌کار به دلیل صلاحیتش در طراحی و ساخت وسایل و سایر وسایلی که روی میزهای جوشکاری نصب می‌شوند، شخصیت قابل توجهی است. آنها با دانش خود اطمینان می دهند که ساخت فیکسچرها در حد تحمل عملیات جوشکاری و مونتاژ خواهد بود.

س: مزایای استفاده از سلول جوش رباتیک به جای جوشکاری دستی چیست؟

پاسخ: در مقایسه با جوشکاری دستی، سلول جوش رباتیک دارای بهره وری بهبود یافته، ثبات در کیفیت جوش، هزینه کمتر نیروی کار، توانایی اجرای عملیات جوشکاری پیشرفته تر است و می تواند بدون از دست دادن عملکرد بدون وقفه کار کند.

س: نقش سطح بالای میز جوشکاری را در فرآیند جوشکاری چگونه درک می کنید؟

پاسخ: میز یک صفحه افقی می دهد که در آن می توان آن را به عنوان اندازه گیری دقت در جوشکاری مشاهده کرد. اگر میز میز ناهموار باشد، این امر چالشی را به همراه خواهد داشت زیرا مشکلات هم ترازی به وجود می آید و منجر به جوش های زیر همتراز می شود.

س: هنگام طراحی وسایل جوشکاری روی کدام جنبه ها تمرکز می کنید؟

الف: فیکسچرها باید طوری طراحی شوند که بتوانند قطعه کار را در محدوده گرانش و همچنین نیروهای اضافی که در طی فرآیند جوشکاری با آن مواجه می شوند، محکم مهار کنند. آنها همچنین باید برای بارگیری و تخلیه سریع باشند زیرا این امر باعث صرفه جویی در زمان تولید می شود.

س: چرا باید از ابزارهای پرهزینه هنگام طراحی وسایل اجتناب کرد؟

A: اجتناب از ابزارهای پرهزینه هنگام طراحی وسایل، هزینه های معقول را حفظ می کند و تضمین می کند که فرآیند تولید چابک باقی می ماند و به تغییرات در پیکربندی قطعه کار یا تنظیم جوش پاسخ می دهد.

س: بارگیری و تخلیه از چه راه هایی بر بهره وری عملیات جوشکاری تأثیر می گذارد؟

پاسخ: بارگیری و تخلیه مناسب قطعات کار روی میز جوشکاری زمان بیکاری را به حداقل می رساند و بهره وری را به حداکثر می رساند. جریان صاف را در فرآیند جوشکاری، که برای تولید با حجم بالا ضروری است، امکان پذیر می کند.

منابع مرجع

1. عنوان: توسعه یک فیکسچر جوشکاری T-Joint برای بهبود عملکرد جوشکاری اصطکاکی اغتشاشی
   • نویسندگان: P. Muruganantham، S. Neelakrishnan، Davidson Benjamin Shiloh
   • تاریخ انتشار: 2024
   • مجله: Interciencia
   • خلاصه: هدف این مقاله ایجاد یک فیکسچر برای پیکربندی اتصال T است که امکان قرار دادن سوراخ کارآمدتر در مونتاژ برای جوشکاری اصطکاکی اغتشاشی (FSW) آلیاژهای آلومینیوم را فراهم می کند. فیکسچر به تنظیم دقیق و کنترل تغییر شکل در حین جوشکاری کمک می کند. این کار بر انتخاب مواد بهینه و همچنین پارامترهای فعال در فرآیند جوشکاری برای افزایش عملکرد کلی تمرکز دارد.
   • روش شناسی: نویسندگان یک فرآیند طراحی و تجزیه و تحلیل را انجام دادند که شامل انتخاب مواد بر اساس معیارهای عملکرد، و ارزیابی عملکرد فیکسچر در شرایط جوشکاری زمان واقعی بود.(Muruganantham و همکاران، 2024).
2. عنوان: ارزیابی عملکرد یک فیکسچر جوشکاری هوشمند و مونتاژ جیگ
   • نویسندگان: PS Sibanda، I. Daniyan، K. Mpofu، Elvis P. Sekano، WT Seloane
   • تاریخ انتشار: 2023-09-29
   • مجله: مجله بین المللی برنامه های کاربردی در مهندسی و فناوری
   • خلاصه: این مطالعه یک دستگاه جوشکاری هوشمند و مجموعه جک مجهز به سیستم خنک کننده یکپارچه حسگر را برای بهبود فرآیندهای جوشکاری ارزیابی می کند. ارزیابی با محاسبه فشار گیره و همچنین زمان صرف شده برای انجام عملیات بازکردن و بستن انجام شد.
   • روش شناسی: آزمایش‌های مقایسه‌ای در مورد فشار و مدت زمان بستن انجام‌شده در تنظیمات فشار مختلف، در ارزیابی گنجانده شد، که نشان‌دهنده اثربخشی ثابت و زمانی است که به طور بالقوه می‌تواند در جوشکاری عملیاتی صرفه‌جویی کند.(سیبندا و همکاران، 2023).
3. عنوان: طراحی و تحلیل اعوجاج در اتصالات جوشکاری برای مونتاژ قاب
   • نویسندگان: Yuvraj R. Vadaje، دکتر HA Chavan، دکتر SR Suryawanshi
   • تاریخ انتشار: 2022-05-17
   • مجله: مجله بین المللی تحقیقات پیشرفته در علم، ارتباطات و فناوری
   • خلاصه: این کار بر طراحی و تجزیه و تحلیل یک اتصال جوشکاری متمرکز است که اعوجاج را در هنگام مونتاژ یک قاب بوژی لودر آهنگ فشرده به حداقل می رساند و همچنین دقت سوراخ را بهبود می بخشد. این تحقیق مشکل اعوجاج جوشکاری را مورد بحث قرار می دهد زیرا به ساخت خوب قطعات مربوط می شود.
   • روش شناسی: نویسندگان آنالیز المان محدود (FEA) را برای تجزیه و تحلیل اعوجاج جوشکاری و برای محاسبه بهترین نیروی گیره که اعوجاج را در طول فرآیند جوشکاری به حداقل می رساند، اجرا کردند.(وداجه و همکاران، 2022).
4. عنوان: طراحی فیکسچر برای جوشکاری قوس تنگستن گاز به کمک اولتراسونیک با استفاده از یک رویکرد یکپارچه
   • نویسندگان: D. A، J. Nampoothiri، Anand K
   • تاریخ انتشار: 2023-10-01
   • مجله: مجله بین المللی تحقیقات مواد
   • خلاصه: این مطالعه طراحی یک فیکسچر جوشکاری را برای جوشکاری قوس تنگستن با گاز اولتراسونیک با هدف کاهش وقوع ترک‌خوردگی داغ در جوش‌ها ارائه کرد. طراحی فیکسچر با استفاده از تحلیل المان محدود برای بهبود کیفیت جوش و همچنین تراز بهتر سوراخ ها بهینه شده است.
   • روش شناسی: نویسندگان یک روش سطح پاسخ را برای بهینه‌سازی بعد ثابت پیاده‌سازی کردند و بعداً اثربخشی را از طریق آزمایش تأیید کردند.A et al., 2023, pp. 989-998).
5. عنوان: شکاف و تنظیم نیرو در طول جوشکاری پرتو لیزر با استفاده از یک کنترل حلقه بسته با استفاده از حسگرها و محرک های یکپارچه فیکسچر
   • نویسندگان: K. Schricker، Leander Schmidt، H. Friedmann، J. Bergmann
   • تاریخ انتشار: 2023-02-20
   • مجله: علوم کاربردی
   • خلاصه: این مقاله طراحی یک سیستم گیره تطبیقی ​​جدید را برای جوشکاری پرتو لیزر که شامل حسگرها و محرک ها برای نظارت بر موقعیت قطعه کار، اعمال نیرو و تنظیم در طول فرآیند برای به حداقل رساندن سطح نقص است.
   • روش شناسی: این مطالعه بر طراحی یک سیستم گیره که شامل پروب‌های القایی و سلول‌های نیرو برای اصلاحات یا تنظیمات بلادرنگ کانتور جوش است، متمرکز بود. این سیستم از طریق تنظیمات آزمایشی مختلف آزمایش و تأیید شد(شریکر و همکاران، 2023).
