Explorando os diferentes tipos de máquinas de extrusão e suas aplicações

Dispositivos de extrusão sempre tiveram imensa importância no setor de produção, pois definem inúmeros itens por meio de uma formação complexa de materiais. Entre esses dois materiais complementares, os dispositivos de extrusão consistem em uma matriz, por meio da qual o material na forma de uma folha, tubos ou canos de qualquer comprimento pode ser produzido. A técnica usa muitos metais, polímeros, cerâmicas e até mesmo materiais alimentícios, todos precisando de métodos de extrusão específicos. Este artigo explica os muitos tipos de máquinas de extrusão na sociedade atual, suas características e seus diferentes usos. Com tal compreensão dessas máquinas e seus métodos de trabalho, os profissionais da indústria podem melhorar a eficiência da produção e a qualidade dos produtos e até mesmo permitir inovações na utilização de materiais.

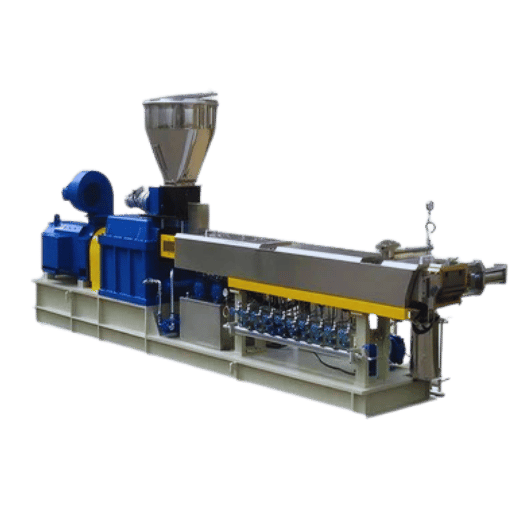

O que é extrusão e como ela funciona?

Extrusão é um processo de fabricação que envolve a alimentação de material metálico ou plástico através de uma matriz para obter um objeto de uma seção transversal específica. Este processo começa com o carregamento de um material em uma câmara de aquecimento para torná-lo macio. Ele é então empurrado através da matriz com a ajuda de um parafuso ou um aríete. O resultado é um comprimento unificado do material formado, cortado em pedaços ou enrolado, se necessário. Como os materiais extrudados exigem controle sobre a temperatura, a matriz e a velocidade de extrusão, todos esses fatores devem ser considerados para produzir uma qualidade consistente do produto final. Muitas técnicas modernas de extrusão agora minimizam o manuseio manual usando materiais mais avançados e controles computadorizados.

Compreendendo o processo de extrusão

Atual tecnologias de extrusão reduzem e melhoram os processos' eficiência e qualidade. Para começar, o tipo de material escolhido tem em mente características específicas, como o índice de fluxo de fusão para polímeros ou a composição da liga para metais. O controle de temperatura é então conduzido durante a composição, geralmente uma variação de temperatura precisa e zonal em todo o cilindro da extrusora. Os materiais são entregues a uma matriz por meio de um parafuso que foi especialmente projetado para otimizar a faixa de fusão e a pressão aplicada, dependendo das características do material. A matriz também desempenha um papel vital na determinação do formato do extrudado; portanto, ela deve ser projetada de forma ideal para reduzir o afinamento da parede e outras aberrações geométricas. Os sensores também ajudam a direcionar a carga por meio de estruturas helicoidais divididas para exercer toda a temperatura, pressão e velocidade necessárias em direção ao material. Isso permite a compressão dentro dos limites desejados, diminuindo assim os materiais residuais. Alguns dos produtos desses processos são compostos de várias cavidades de seção transversal e placas planas e são destinados às indústrias automotiva, civil e doméstica.

Principais componentes de uma extrusora

Uma extrusora consiste em um pequeno número de peças ou componentes críticos; estes incluem o funil, o cilindro, o parafuso, a matriz e o elemento de aquecimento. O funil faz a alimentação da matéria-prima no sistema. O cilindro contém o parafuso com I, que é o sistema principal que transporta e derrete materiais. A geometria dos parafusos pode diferir de acordo com as propriedades do material e o resultado necessário. A extrusora consiste em uma matriz na extremidade do cilindro, dando o formato desejado ao extrudado. A qualidade e a uniformidade do produto dependem muito da precisão da matriz. Extrusoras mais sofisticadas têm sistemas de elementos de aquecimento capazes de determinar a temperatura zonal em cada zona de aquecimento para obter o calor necessário para a fusão completa. A combinação de sensores avançados e automação resulta em maior precisão, e as extrusoras modernas podem manter parâmetros críticos como temperatura de pressão dentro dos limites considerados melhores para desempenho, e as taxas de erro para muitas aplicações industriais são bem baixas.

O papel do projeto do parafuso na extrusão

O design do parafuso é central para o processo de extrusão; o desempenho da operação depende muito deste componente. Ele define a taxa de cisalhamento, a capacidade de fusão e o grau de homogeneidade do material. Essas zonas são geralmente descritas como zonas de alimentação, compressão e medição, cada uma das quais foi projetada para ajudar na fusão do material até a consistência necessária. Também nas inovações do design do parafuso está a adição de passo espiral e voo de barreira do parafuso, que melhoram a capacidade de mistura e fusão do parafuso. Os parafusos de extrusão modernos são frequentemente projetados para atender aos requisitos específicos de extrusão do fator de propriedades do material para viscosidade e sensibilidade térmica. Aumentar a vida útil das peças operacionais do parafuso introduzindo materiais resistentes ao desgaste no design da classe de bloqueio com parafusos melhora o processo, bem como sua confiabilidade. O design do parafuso está se desenvolvendo com o tempo; portanto, ao projetar, ele sempre visa maximizar a produtividade e a eficiência do uso de energia, minimizando a destruição de materiais sensíveis e, como resultado, alcançando a alta qualidade da peça extrudada produzida.

Como funciona uma extrusora de parafuso único?

Vantagens das extrusoras de parafuso único

Extrusoras de parafuso único são apreciadas por sua facilidade de uso, manutenção e custo de fabricação relativamente baixo. Agilizar as operações é um dos seus principais benefícios, o que significa que a manutenção é simples e os custos operacionais são baixos. Essas extrusoras podem processar muitos termoplásticos em uma única passagem e, portanto, podem atender a várias indústrias. Sua relativa facilidade de design em máquinas extrusoras significa que menos peças estão envolvidas e uma menor chance de falhas mecânicas, resultando em menos tempo de inatividade. Além disso, as extrusoras de parafuso único funcionam de forma eficiente em taxas de cisalhamento moderadas, o que melhora a estabilidade térmica dos polímeros afetados durante o processamento. Além disso, sua eficiência, flexibilidade e recursos de economia de energia as tornam preferidas por fabricantes que desejam processos de extrusão confiáveis.

Aplicações da extrusão de parafuso único na produção de plástico

A extrusão de parafuso único tem sido, até o momento, o método mais popular de produção de materiais plásticos devido à sua versatilidade e eficácia. Essas extrusoras, empregadas principalmente para a produção de tubulações, permitem que a vasta gama de termoplásticos seja processada em tubos de diâmetros e espessuras variados. Outras aplicações críticas são na extrusão de filmes e folhas, onde extrusoras de cilindro de parafuso único são usadas para fornecer materiais para conversão e construção. Além disso, sua capacidade de processar uma variedade de polímeros e criar perfis específicos para caixilhos de janelas, painéis de portas e muitos oxidantes permitiu que fossem importantes na era da produção de perfis. É a estrutura simples, mas forte, das extrusoras de parafuso único que é de grande importância a esse respeito, juntamente com a relação custo-benefício da operação e a abordagem multifuncional para o processamento de materiais.

Limitações das máquinas de parafuso único

Extrusoras de parafuso único são máquinas bastante versáteis e eficientes que podem, no entanto, ampliar seu escopo de aplicação quando certas limitações são minimizadas. Uma grande desvantagem que pode preocupar os usuários é a relativa incapacidade da extrusora de parafuso único de lidar com tarefas de mistura como as realizadas por extrusoras de parafuso duplo. A configuração de parafuso único é, em geral, incapaz de atingir uma distribuição homogênea satisfatória de materiais misturados, especialmente em misturas de materiais altamente preenchidos ou compostos. Elas também têm uma escalabilidade muito baixa para derreter materiais diferentes simultaneamente, tornando-as desafiadoras para operar com processos mais complicados. Isso também pode significar taxas de rendimento mais baixas para compostos específicos, colocando em risco certas misturas no processo de produção. Além disso, ao extrudar, o controle dos perfis de temperatura e pressão pode não ser tão eficaz quanto o de outras máquinas, comprometendo o material em alguns casos. Portanto, é necessário analisar essas limitações em detalhes ao selecionar uma extrusora de parafuso único para uma aplicação específica.

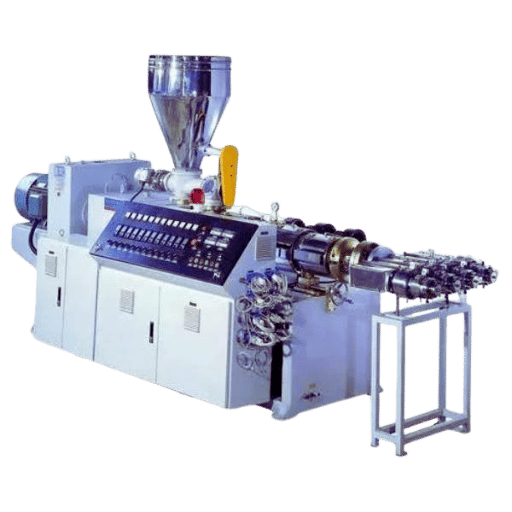

Explorando a tecnologia de extrusora de parafuso duplo

Benefícios do uso de extrusoras de parafuso duplo

Uma característica fundamental das extrusoras de parafuso duplo é seu perfil superior de mistura e combinação de vários ingredientes, o que serve como uma vantagem primária sobre suas contrapartes de parafuso único. Isso dá ao design de entrelaçamento melhor autoridade sobre a ação de mistura, permitindo a fusão adequada de polímeros e aditivos, mesmo ao trabalhar com composições desafiadoras. Isso, por sua vez, melhora a qualidade e a uniformidade dos produtos finais, um requisito crucial em indústrias de ponta processos como a fabricação de materiais compostos ou a composição de termoplásticos projetados. Além disso, extrusoras de parafuso duplo também proporcionam mais versatilidade com uma quantidade inumerável de materiais que são sensíveis ao calor ou viscosos, variando os parâmetros operacionais com cuidado. Devido à maior área de superfície, o menor tempo de residência dentro da extrusora permite melhor regulação do calor e maiores velocidades durante os processos, aumentando as taxas de saída e a produtividade geral. Em outra nota, os sistemas de parafuso duplo são modulares em forma, o que permite que ajustes sejam feitos para requisitos de produção específicos para diversos processos.

Comparando extrusoras de parafuso duplo e parafuso simples

Vários fatores essenciais devem ser considerados ao comparar extrusoras de parafuso duplo e extrusoras de parafuso único. O fato de que o balanceamento e o entrelaçamento dos parafusos em extrusoras de parafuso duplo permite uma melhor mistura de materiais é digno de nota. Isso permite melhor cisalhamento e mistura devido ao processamento mais bem controlado no caso de materiais complexos ou sensíveis ao calor. Esse recurso permite que extrusoras de parafuso único sejam mais adequadas para aplicações mais diretas com menos opções na formulação, ao mesmo tempo em que fornecem uma operação mais fácil e menores custos de configuração.

Outro aspecto de comparação é o rendimento e a flexibilidade no processamento de materiais neles. Por exemplo, embora extrusoras de parafuso duplo sejam comparativamente caras, elas podem processar uma variedade de substâncias e formulações altamente viscosas devido ao controle preciso das condições de processamento. Essa flexibilidade pode resultar em aumento de produtividade, mas vem com aumento de custo e complexidade. Por outro lado, extrusoras de parafuso único funcionam bem em muitos tipos de compostos elementares. Elas podem funcionar bem em aplicações que exigem propriedades menos exigentes ou processamento menos complexo, onde tipos de plásticos são usados.

Finalmente, a seleção entre extrusoras de parafuso duplo e parafuso único geralmente depende das necessidades do processo de produção. A modularidade externa e a personalização interna dos sistemas de parafuso duplo fornecem benefícios marcantes em aplicações especializadas e aumentam a produção. Em contraste, as extrusoras de parafuso único ainda são alternativas mais baratas para aplicações industriais menos exigentes.

Aplicações em Extrusão de Plástico e Extrusoras de Alimentos

As extrusoras de parafuso duplo tendem a ser as mais proeminentes nos trabalhos de extrusão de plástico por sua capacidade de controlar consistentemente as taxas de cisalhamento e a temperatura, o que é crítico para a fabricação de polímeros sensíveis ao calor, bem como para obter propriedades uniformes para os materiais. Sua configuração estrutural permite aditivos, enchimentos e reforços, o que significa que podem ser usados ​​na fabricação de materiais compostos e plástico de engenharia. Na indústria de cereais, salgadinhos e alimentos para animais de estimação, os processadores de cereais, sendo extrusoras de parafuso duplo, são usados ​​amplamente para controlar a umidade e a textura dos produtos volumosos para que a qualidade seja padrão. Essa gama de ajustes variáveis ​​de parâmetros de acabamento ou processo torna possível criar e personalizar alimentos rapidamente para acompanhar a dinâmica das necessidades do consumidor. Por outro lado, as extrusoras de parafuso único são usadas de maneira flexível para o desempenho de trabalhos mais básicos na fabricação, por exemplo, extrusão básica de polímeros e algumas formas de processos alimentares onde menos ingredientes são intensivos e menos alimentos uniformes são necessários, onde o corte de custos e procedimentos fáceis devem ser o foco.

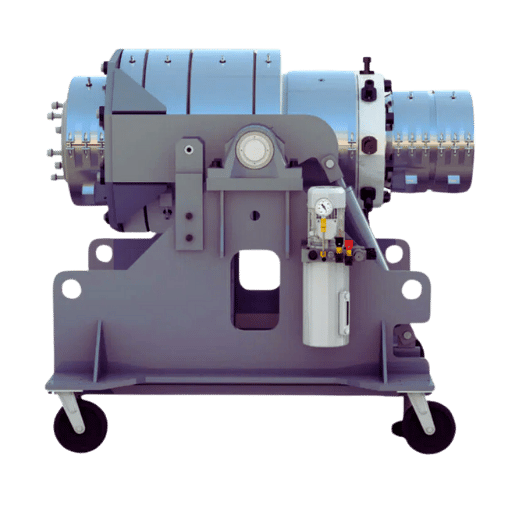

Quais são os diferentes tipos de máquinas extrusoras?

Visão geral das máquinas extrusoras na fabricação

Máquinas extrusoras, elementos fundamentais em vários processos industriais, assumem várias formas apropriadas para atividades específicas. Os dois principais grupos de extrusoras são extrusoras de parafuso único e de parafuso duplo, cada uma com vantagens. Extrusoras de parafuso único consistem em um parafuso giratório e são adequadas para operações de processamento e corte de custos relativamente fáceis. Este tipo é predominante em indústrias de extrusão de plástico, onde nenhuma mistura complexa de materiais é necessária.

No entanto, extrusoras de parafuso duplo têm dois parafusos interligados, que fornecem melhor controle do processo de mistura, cisalhamento e transferência de calor durante o processo de extrusão de plástico. Elas também podem ser projetadas para remoção eficiente de gases e mistura adequada, tornando-as apropriadas para plásticos alimentícios especiais e de alta qualidade. Essas máquinas permitem o uso de várias substâncias, aditivos e enchimentos sem comprometer a qualidade do produto final. Notavelmente, a gama de parâmetros operacionais aumenta a criatividade e a capacidade de cumprir com as tendências mundiais, tornando-as vitais tanto no setor de plástico quanto no de alimentos para trabalhos mais complicados.

Equipamento de extrusão especializado para operações de extrusão exclusivas

Extrusoras avançadas são necessárias para algumas operações específicas que exigem níveis extremos de precisão e controle. Entre esses dispositivos, as coextrusoras são talvez as mais úteis porque permitem que filmes multicamadas e perfis complexos sejam extrudados em uma etapa. Essas máquinas são especialmente úteis em indústrias que exigem propriedades de barreira precisas ou estruturas multicamadas para obter várias funcionalidades, como as indústrias de embalagens e automotiva. Além disso, as extrusoras pated são úteis em operações que exigem pressão uniforme IS mantida no processo e saída constante, o que é essencial na fabricação de componentes de tolerância estreita. Finalmente, as extrusoras ram ajudam a converter materiais de alta viscosidade como PTFE, que não podem ser extrudados com sucesso com extrusoras padrão do tipo parafuso em máquinas de extrusão. Este equipamento demonstra a capacidade de desenvolvimentos tecnológicos em muitas aplicações dependentes da tecnologia de extrusão.

Tecnologias emergentes de extrusão no processamento de polímeros

Uma nova geração de máquinas extrusoras, como a Barry Wehmiller, pode ajudar a melhorar o processamento de polímeros devido às suas melhores características de material e eficiência energética. Para esse propósito, extrusoras de dupla rosca são usadas, melhorando significativamente a mistura de compostos e materiais e impactando positivamente a qualidade do produto final. Além disso, ao combinar tecnologias de extrusão, a impressão 3D torna possível produzir peças de polímero personalizadas mais precisas, ao mesmo tempo em que reduz o desperdício de resina. Por último, mas não menos importante, os desenvolvimentos em sistemas de controle dinâmico de temperatura estão tornando o processo de extrusão mais eficiente no controle da temperatura dos materiais durante a produção. Essas inovações são significativas para a crescente demanda por polímeros de engenharia avançados em aplicações automotivas, aeroespaciais e biomédicas.

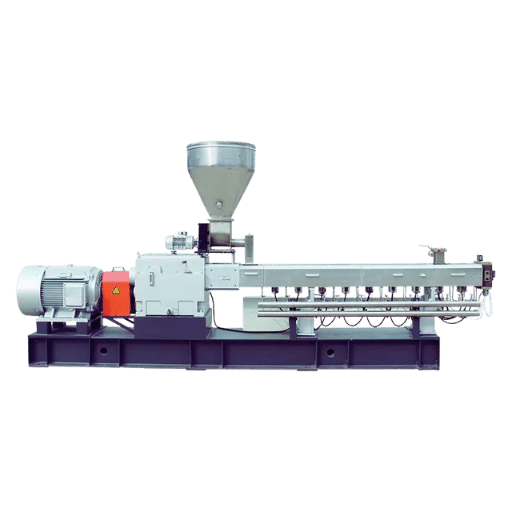

Qual é a importância do projeto da rosca extrusora?

Influência da velocidade do parafuso e da temperatura na saída da extrusora

Entender o efeito da velocidade do parafuso e da temperatura na saída da extrusora é fundamental, pois afetam diretamente o rendimento e a qualidade do material. Olhando para minhas análises de caso, aumentar a velocidade do parafuso de fato aumenta o rendimento, mas as taxas de cisalhamento térmico também podem aumentar, potencialmente levando a mudanças nas propriedades do material se não forem controladas adequadamente. O gerenciamento da temperatura também é essencial, pois se relaciona à viscosidade do polímero fundido. No geral, níveis de temperatura adequados devem fornecer fusão e mistura suaves, que são essenciais para a qualidade do produto final. Um equilíbrio desses fatores pode aumentar a eficiência juntamente com as especificações necessárias do produto, evitando degradação ou homogeneização insuficiente em caso de falha de otimização.

Personalização na montagem de parafusos e cilindros

Ao abordar aspectos de particularização em conjuntos de parafuso e cilindro, darei atenção aos requisitos apresentados pelo material que está sendo processado e o uso final. As fontes primárias indicam que a modificação torna possível gerenciar parâmetros como homogeneidade de fusão e rendimento em um nível de alta eficiência, o que é ainda mais crítico em um ambiente competitivo. Os fabricantes podem alterar a geometria do parafuso, como a relação comprimento-diâmetro e adição de zonas de compressão, para controlar a quantidade de cisalhamento e mistura à qual o polímero é submetido. A escolha de materiais e revestimentos de cilindro adequados também reduz o desgaste e aumenta a vida útil do equipamento ao processar abrasivos ou termoplásticos altamente preenchidos. Esse grau de personalização garante que as linhas de prensa funcionarão bem e serão eficientes em tempo de processo e desgaste.

Impacto na qualidade do produto acabado

O ajuste dos conjuntos de parafuso e cilindro na extrusora deve destacar diretamente a correlação entre a qualidade do produto e os conjuntos personalizados. É evidente que quando temos seleção adequada de parafuso e controle de temperatura, o grau necessário de homogeneidade de fusão é alcançado, o que é necessário para a consistência necessária do produto. Para tais conexões, entende-se que isso significaria alguma melhoria nas propriedades mecânicas e no acabamento da superfície do produto final. Fontes significativas da indústria afirmam que mecanismos adequadamente ajustados são eficazes na deterioração de materiais e até mesmo na distribuição do fluxo de materiais, o que respeita a qualidade do produto.

Perguntas Frequentes (FAQs)

P: Quais são os dois tipos de extrusoras disponíveis em uma planta de processamento de plástico?

R: Basicamente, existem duas classes de extrusoras de processamento de plástico, que são extrusoras de parafuso único e máquinas extrusoras de parafuso duplo. Os tipos de parafuso único são. No entanto, a composição de extrusora de parafuso único mais amplamente usada e mais direta é mais difundida e menos complicada do que a extrusora de dupla rosca, que é mais flexível em termos de mistura de formulações complexas de componentes cortados.

P: Quais são as funções de uma máquina de extrusão no trabalho de criação de artigos plásticos?

R: Para encontrar os núcleos de uma máquina de extrusão, é preciso alimentar o material de moldagem ou a resina plástica no sistema. Um funil é fornecido, preso ao cilindro da extrusora. Dentro do cilindro, há um parafuso giratório que gira e, ao mesmo tempo, move o material para frente por meio de calor e pressão. Nesse caso, calor e pressão são aplicados para derreter o plástico e misturá-lo completamente, após o que ele é enviado por uma matriz localizada na ponta da extrusora, onde flui para fora no formato desejado.

P: Na sua opinião, quais são os usos notáveis ​​do processo de extrusão de plástico?

R: A extrusão de plástico é um procedimento empregado em diversas aplicações, incluindo a extrusão de folhas para fazer materiais de folhas plásticas, a extrusão de filmes para materiais de filme plástico e a extrusão de perfis para tubos, caixilhos de janelas e caixilhos de acessórios de veículos, entre muitos outros. Pellets, fibras e outros perfis contínuos de material plástico também são produzidos dessa forma.

P: Qual é a diferença entre extrusão a quente e a frio?

R: A maioria dos termoplásticos é fabricada usando a técnica de extrusão a quente, na qual o termoplástico é primeiro levado a uma temperatura adequada acima do seu ponto de fusão antes de ser extrudado. Por outro lado, a extrusão a frio é realizada em temperatura ambiente ou ligeiramente mais alta e é empregada para substâncias de baixo ponto de fusão ou alguns metais.

P: Quais aspectos do produto final são moldados pela linha de extrusão?

R: A extrusora e o aparelho a jusante conhecido como linha de extrusão também são aspectos importantes que são determinantes cruciais da qualidade do produto final. A configuração do parafuso, o controle de temperatura do cilindro, o design da matriz e os dispositivos de resfriamento afetam as características, os tamanhos e a qualidade da superfície do produto extrudado de diferentes maneiras.

P: O que pode ser dito sobre as diferentes seções do parafuso em uma extrusora?

R: Em uma extrusora, o parafuso é projetado com três seções proeminentes, incluindo alimentação, compressão e medição, com cada uma dependendo da temperatura do cilindro. Isso facilita o transporte de partículas grandes no cilindro. Então, a seção de compressão utiliza calor e pressão para quebrar os materiais em uma pasta, com a seção de medição permitindo que o plástico líquido se difunda na pressão padrão.

P: Qual é a diferença no desempenho de processamento de extrusoras de parafuso único e duplo?

R: Extrusoras de parafuso único são geralmente menos complexas e econômicas, permitindo o processamento de materiais termoplásticos com a mesma formulação. Extrusoras de parafuso duplo são mais eficientes na mistura, têm capacidades de produção mais excelentes e são mais versáteis em materiais altamente viscosos e sensíveis ao calor. Elas são frequentemente aplicadas na composição e processamento de materiais com alguns enchimentos.

P: Na sua opinião, que importância você atribui ao cisalhamento na sua atividade de extrusão?

R: O cisalhamento envolvido no processo de extrusão é significativo, pois auxilia na mistura, derretimento e homogeneização de materiais plásticos. O giro dos parafusos que agrega a força de cisalhamento dentro do cilindro opera contra a viscosidade, o calor e a qualidade do material em questão. Diz-se que o controle efetivo do cisalhamento desempenha um papel significativo nas características do material extrudado fabricado.

Fontes de Referência

1. Categorias de impressoras 3D usadas em farmácias industriais e distribuição de medicamentos

• Autores: Fatima Jalal Al-Gawhari, A. Mohammed Ali
• Publicado em: Technium BioChemMed
• Data de publicação: 7 de abril de 2022
• Token de citação: (Al-Gawhari e Ali, 2022)
• Principais conclusões:
  • Este manuscrito pesquisa descritivamente vários tipos de impressoras 3D (3DPs) relevantes para as indústrias farmacêutica ou de medicamentos e distribuição de medicamentos, incluindo outros processos de extrusão.
  • O trabalho especifica as capacidades de diversas tecnologias, incluindo impressoras 3D de filamento fundido a jato de tinta e sinterização seletiva a laser.
• Metodologia:
  • Os autores realizaram uma busca sistemática na literatura, revisando as tecnologias disponíveis e sua versatilidade no desenvolvimento de medicamentos.

2. Fabricação aditiva por extrusão de material de componentes de silicone termofixo composto de material duplo

• Autores: Lachlan M. Peeke et al.
• Publicado em: Engenharia e Ciência de Polímeros
• Data de Publicação: 17º de novembro de 2023
• Token de citação: (Peeke e outros, 2023)
• Principais conclusões:
  • O estudo descreve um sistema de extrusão dupla totalmente novo que pode combinar silicone elastomérico com um material termoplástico, demonstrando as possibilidades das técnicas de extrusão de materiais.
  • Ele aborda as propriedades mecânicas dos materiais compósitos e sua aplicabilidade.
• Metodologia:
  • Os autores desenvolveram e apresentaram uma impressora 3D de dupla extrusão capaz de extrudar vários termoplásticos e silicones termofixos. Então, eles testaram os materiais compósitos derivados das soluções propostas.

3. A otimização do desempenho das máquinas de extrusão de plástico requer um planejamento eficiente do caminho da ferramenta.

• Autores: Antonio Bacciaglia, A. Ceruti
• Publicado em: Rapid Prototyping Journal
• Data de publicação: 13 de junho de 2023
• Token de citação: (Bacciaglia & Ceruti, 2023)
• Principais conclusões:
  • Este artigo se concentra no problema do planejamento de trajetória de ferramentas para máquinas de extrusão de materiais colaborativas, com o objetivo de aumentar sua eficiência e diminuir o tempo necessário para imprimir objetos razoáveis.
  • O método proposto é eficaz com base na experiência real de produção com vários plásticos.
• Metodologia:
  • Os autores criaram um planejador de trajetória de ferramentas automatizado para auxiliar no uso do software de fatiamento existente e estudos de caso usando vários cabeçotes de extrusora.

4. Solução de problemas de extrusão de material: um resumo

• Autores: Giselle Hsiang Loh et al.
• Publicado em: Ciências Aplicadas
• Data de publicação: 11 de julho de 2020
• Token de citação: (Loh e outros 2020 pág. 4776)
• Principais conclusões:
  • A revisão aborda os problemas mais frequentemente encontrados em sistemas de extrusão de materiais e formula medidas de correção para melhorar a qualidade das peças extrudadas.
  • Ele distingue problemas como associados à impressora, associados à deposição e relacionados à qualidade da impressão final.
• Metodologia:
  • Os autores pesquisaram a literatura disponível e apresentaram um fluxograma para solucionar problemas de extrusão e ajudar os usuários a lidar com tais problemas.
