케이블 제조 공정에 대한 포괄적인 가이드에 오신 것을 환영합니다! 이 글에서는 고품질 케이블을 만드는 데 필요한 5가지 필수 단계를 통해 역동적인 여정을 안내해 드리겠습니다. 원자재 선택부터 최종 압출 공정까지 각 단계를 자세히 살펴보고 케이블 생산의 복잡한 작동 원리를 밝혀보겠습니다. 업계에 새로 입문했든 케이블 제조에 대한 더 깊은 이해를 추구하든, 이 가이드는 전체 공정에 대한 유익하고 포괄적인 개요를 제공하는 것을 목표로 합니다. 그러니 깊이 파고들어 안정적이고 효율적인 케이블을 만드는 비밀을 밝혀보죠.
케이블 제조에 사용되는 원자재는 무엇입니까?
케이블의 경우, 최종 제품의 기능과 수명을 향상시키는 여러 가지 원자재가 활용됩니다. 케이블 제조 공정에는 다음과 같은 주요 구성 요소가 존재합니다.
구리 또는 알루미늄: 케이블 제조는 주로 구리와 알루미늄을 전도성 재료로 사용합니다. 와이어의 구리 함량은 뛰어난 전도성을 제공하는 반면, 알루미늄은 더 강하고 저렴합니다.
절연 재료: 절연 와이어는 누설이나 전기적 충격을 방지하기 위해 와이어를 둘러싸는 데 사용됩니다. 널리 사용되는 절연 재료에는 PVC가 있습니다. 폴리에틸렌 및 고무로 구성되며, 생산되는 와이어의 필요와 전기적 특성에 따라 선택됩니다.
환경 조건: 표시된 소스 재료는 케이블이 설치될 위치와 같은 환경 세부 사항에 따라 달라집니다. 선택될 재료는 온도, 습도 및 화학 물질 노출에 따라 달라집니다.
이러한 원자재의 역할을 인식하면 다양한 산업과 응용 분야에서 사용할 수 있는 강력하고 효과적인 케이블을 만드는 데 도움이 됩니다.
케이블 생산에 있어서 구리 또는 알루미늄의 중요성
구리와 알루미늄은 케이블 생산에 사용되는 두 가지 주요 소재로, 각각 애플리케이션의 특정 요구 사항에 따라 뚜렷한 이점을 제공합니다. 이러한 소재의 중요성을 살펴보고 사용과 관련된 질문에 간결하게 답해 보겠습니다.
구리:
- 구리는 뛰어난 전기 전도성과 열적 특성으로 인해 오랫동안 케이블 생산에 선호되어 왔습니다.
- 전기 신호 전송 효율이 매우 높아 전력 전송이나 통신 등 높은 전도성이 요구되는 분야에 이상적입니다.
- 구리는 뛰어난 부식 방지 성능을 보여 다양한 환경 조건에서도 내구성과 신뢰성을 보장합니다.
- 구리는 연성과 가공성이 뛰어나 케이블 제조 과정에서 작업이 쉽고, 유연성과 맞춤화가 가능합니다.
알류미늄:
- 알루미늄은 구리에 비해 가벼운 대안으로, 항공우주 산업이나 가공 전력선과 같이 중량 감소가 중요한 분야에 일반적으로 사용됩니다.
- 알루미늄은 구리에 비해 전기 전도도는 낮지만, 비용을 절감할 수 있으며 높은 전도도가 필요하지 않은 응용 분야에 적합합니다.
- 알루미늄은 내식성이 뛰어나 야외 및 해양 환경에 적합한 선택입니다.
- 연성이 좋아 압출과 구부림이 쉬워 제조 공정이 용이합니다.
케이블 생산에서 구리와 알루미늄의 이점을 결합하면 제조업체는 특정 산업 요구 사항을 충족하도록 제품을 맞춤화하여 최적의 성능과 비용 효율성을 보장할 수 있습니다. 구리와 알루미늄 중에서 선택하는 것은 전기 전도도 요구 사항, 환경 조건 및 예산 고려 사항과 같은 요인에 따라 달라집니다.
전선에 적합한 절연재 선택
효과적인 전선 절연재를 선택할 때, 명심해야 할 중요한 고려사항이 많이 있습니다.
전기 전도성 요구 사항: 절연 재료를 선택할 때 가장 먼저 기억해야 할 것은 응용 분야에 필요한 전기 전도성 수준입니다. 다양한 재료는 각각 고유한 전도성 특성을 가지고 있으므로 지원자가 처음부터 사려 깊다면 어떤 재료를 신청해야 할지 알게 될 것입니다.
주변 요인: 전선의 환경 또는 사용 조건과 같은 제어 매개변수는 사용할 절연 재료의 유형에 큰 영향을 미칩니다. 온도 변화, 습도 및 부식에 노출되는 요소를 고려해야 합니다. 일부 절연 재료는 광범위한 온도 또는 습기 차단 또는 부식 방지 코팅에서 가장 잘 작동합니다.
가격: 시장 분석에 참여하는 동안 비용 고려 사항도 중요한 측면입니다. 와이어 제작에 할당된 예산 금액은 어떤 절연 재료가 적합한지 결정합니다. 또한 일부는 다른 재료보다 비용이 낮지만 여전히 성능 임계값을 충족할 수 있다는 점도 유의해야 합니다.
절연재의 최종 선택은 앞서 언급한 모든 요소를 고려한 후에 이루어질 수 있으며, 이를 통해 환경적으로 안전한 방식으로 전선을 사용하는 동시에 비용 효율성도 더욱 보장될 것입니다.
원자재에 대한 환경 조건의 영향
환경 조건은 와이어 생산을 위한 원자재 선택에서 결정적인 요소입니다. 온도, 습도, 부식 및 전기 전도도와 같은 기준은 각각 재료 선택 과정에서 고려됩니다. 이제 특정 환경 조건이 원자재 선택에 어떤 영향을 미치는지 살펴보겠습니다.
온도 및 내열성: 고온 응용 분야에서는 제품 수명을 통해 허용 가능한 사용 수준의 효율성을 보장하기 위해 내열성이 좋은 재료(예: 특정 구리 또는 알루미늄 합금)만 사용해야 합니다. 재료가 전기적 및 기계적 특성이 감소하기 전에 견딜 수 있는 최대 온도를 고려해야 합니다.
습도 및 습기 저항성: 덥고 습한(또는 젖은) 환경에서 습기, 부식 및 부식에 대한 저항성이 가장 뛰어난 원자재(예: 전기 회로를 돕는 합금 또는 특수 코팅)는 제품 수명을 연장하는 데 필요합니다. 또한 보호용 습기 차단재도 와이어를 습기로부터 보호하는 데 매우 중요합니다.
화학 물질 노출: 화학 물질 및 기타 가혹한 물질은 특정 산업이나 응용 분야에 존재할 수 있습니다. 이러한 경우, 가혹한 화학 물질에서 부식되거나 안전을 손상시키지 않는 전선에는 매우 강한 부식성 및 화학 저항성이 있는 원자재가 필요합니다.
전기 전도도: 특히 눈에 띄는 전기 전도도가 요구되는 응용 분야에서는 고순도 구리 또는 특정 구리 합금이 적합한 재료입니다. 그러나 열 및 전자기 간섭 요구 사항이 있는 일부 환경에서는 전도도가 낮은 재료가 필요합니다.
이러한 환경적 요인은 제조업체가 와이어 제조를 위한 원자재를 조달할 때 고려한다는 점을 강조합니다. 따라서 두드러진 특징과 적용 조건을 기대함으로써 와이어의 충분성, 비용 및 사용 수명을 달성할 수 있습니다.

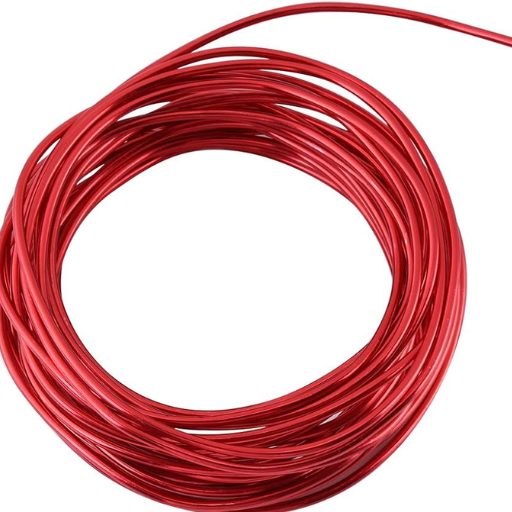

와이어 드로잉 과정은 어떻게 진행되나요?
와이어 드로잉 공정은 케이블을 구성하기 위해 와이어를 사용하는 것을 포함하며, 이 공정은 매우 중요합니다. 기본적인 와이어 드로잉 공정에 대한 간략한 설명은 아래에 제공됩니다.
기능: 이 드로잉 프로세스의 기능은 와이어의 단면적을 줄이는 동시에 길이도 늘리는 것입니다. 이는 와이어에 장력을 가하고 더 작은 크기의 일련의 다이를 통해 당겨서 수행됩니다.
와이어 준비: 인발 공정을 수행하기 위해 구리나 알루미늄과 같은 와이어 소재를 먼저 조달한 다음 세척합니다. 그런 다음 와이어는 어닐링을 거치는데, 어닐링은 와이어를 부드럽게 만들어 쉽게 인발할 수 있도록 설계된 열처리입니다.
기계 조립: 와이어는 여러 개의 다이가 장착된 드로잉 머신에 나사로 고정됩니다. 이러한 다이는 이전에 제조된 와이어보다 작은 직경으로 와이어를 드로잉하도록 교정됩니다.
기계적 작용: 와이어 드로잉 공정 동안 기계적 수단(예: 회전 드럼이 있는 캡스턴 또는 유도 모터 감속 기어박스)을 사용하여 와이어를 여러 다이를 통해 당깁니다. 다이는 와이어 직경을 점차 줄이고 결과적으로 와이어 길이가 늘어납니다.
표면 처리: 와이어가 인출되면 코팅이나 세척과 같은 추가 처리를 거쳐 전기 전도도나 부식 방지 기능 또는 원하는 특성을 개선할 수 있습니다.
마무리: 와이어를 원하는 직경으로 늘린 후 릴이나 스풀에 감거나 코일로 감아서 추가 가공하거나 분배합니다.
와이어 드로잉 공정은 전기 응용 분야의 품질 기준을 충족하는 와이어를 생산하기 위한 엄격한 입력 제어로 구성됩니다.
케이블의 드로잉 프로세스 이해
드로잉 공정은 케이블 생산에서 중요한 역할을 하며, 원자재를 다양한 전기 시스템의 중추를 형성하는 전선으로 변환합니다. 이 역동적인 공정의 핵심 측면을 살펴보겠습니다.
목적: 드로잉 공정의 주요 목적은 와이어의 직경을 줄이는 동시에 길이를 늘리는 것입니다. 이는 와이어를 점점 작아지는 일련의 다이를 통해 당겨서 와이어를 길게 하고 미세화하기 위해 장력을 가함으로써 달성됩니다.
와이어 드로잉 장비: 와이어 드로잉 머신은 순서대로 배열된 여러 개의 다이로 구성되며, 각각은 이전 다이보다 직경이 작습니다. 와이어는 일반적으로 스풀에서 엔트리 다이를 통해 공급된 다음, 원하는 직경에 도달할 때까지 후속 다이를 통해 꾸준히 당겨집니다.
다이 윤활: 마찰을 줄이고 드로잉 공정을 향상시키기 위해 윤활제를 와이어와 다이에 도포합니다. 이는 열 발생을 최소화하고, 표면 결함을 방지하고, 다이를 통한 와이어의 원활한 이동을 보장하는 데 도움이 됩니다.
기계적 및 열적 변화: 와이어가 인발 공정을 거치면서 기계적 및 열적 변화가 모두 발생합니다. 와이어는 높은 수준의 응력을 받아 변형 및 신장이 발생합니다. 또한 와이어는 마찰 및 외부 냉각 메커니즘으로 인해 온도 변화를 겪을 수 있습니다.
와이어 속성: 드로잉 공정은 인장 강도 증가, 표면 마감 개선, 정밀한 직경 제어, 향상된 균일성을 포함하여 와이어에 여러 가지 중요한 속성을 부여합니다. 이러한 속성은 다양한 응용 분야에서 와이어의 신뢰성과 성능을 보장하는 데 중요합니다.
케이블의 드로잉 프로세스를 이해하면 와이어 생산에 관련된 복잡한 단계에 대한 귀중한 통찰력을 얻을 수 있습니다. 이 프로세스의 매개변수를 신중하게 제어함으로써 제조업체는 다양한 산업 및 응용 분야의 특정 요구 사항을 충족하는 고품질 와이어를 생산할 수 있습니다.(권장: 와이어 및 케이블 압출기)
와이어 드로잉에서의 어닐링의 역할
어닐링은 와이어 드로잉에서 필수적인 공정으로, 와이어의 기계적 특성과 전반적인 품질에 상당한 영향을 미칩니다. 여기에는 와이어를 제어된 가열 및 냉각 사이클에 적용하여 연성을 높이고 내부 응력을 줄이며 미세 구조를 최적화하는 것이 포함됩니다. 어닐링은 와이어 드로잉 중에 여러 가지 필수적인 목적을 제공합니다.
연성 회복: 인발 공정은 와이어가 취성이 되어 연성을 잃을 수 있습니다. 어닐링은 인발 중에 형성될 수 있는 전위 및 기타 결함을 제거하여 와이어가 연성을 회복할 수 있도록 합니다.
잔류 응력 제거: 와이어 드로잉은 와이어에 내부 응력을 발생시켜 기계적 특성을 손상시킬 수 있습니다. 어닐링은 이러한 응력을 완화하여 더 내구성 있고 신뢰할 수 있는 최종 제품을 보장합니다.
입자 구조 정제: 제어된 가열 및 냉각을 통해 어닐링은 와이어 내에서 정제되고 균질한 입자 구조의 형성을 촉진합니다. 이는 강도, 전기 전도도, 피로 및 부식에 대한 저항성을 개선합니다.
와이어 드로잉 공정에 어닐링을 통합함으로써 제조업체는 와이어의 성능과 수명을 최적화하여 다양한 응용 분야의 특정 요구 사항을 충족할 수 있습니다. 온도 및 지속 시간과 같은 정확한 어닐링 매개변수는 와이어의 구성, 직경 및 의도된 용도에 따라 신중하게 선택됩니다. 와이어 드로잉 공정의 이 중요한 단계는 궁극적으로 광범위한 산업 및 응용 분야에서 최적의 결과를 제공하는 고품질 와이어의 생산에 기여합니다.
도면을 통한 와이어 품질 보장
드로잉은 최종 제품의 품질과 성능을 보장하는 데 중요한 역할을 하는 와이어 제조의 중요한 공정입니다. 와이어에 제어된 장력과 압축력을 가함으로써 드로잉 공정은 몇 가지 주요 이점을 제공합니다.
와이어 직경의 정제: 드로잉하는 동안 와이어는 직경을 점차 줄이는 일련의 다이를 통과합니다. 이 정제는 와이어의 치수 정확도, 균일성 및 표면 마감을 개선하여 더 높은 품질의 제품을 만들어냅니다.
와이어 강도 증가: 와이어가 다이를 통해 당겨질 때, 공정은 와이어 축을 따라 금속 입자를 정렬하여 더 균일하고 강한 구조를 만듭니다. 이 증가된 강도는 와이어의 기계적 특성을 향상시켜 응력과 변형에 더 강해집니다.
표면 결함 제거: 드로잉은 와이어 생산의 초기 단계에서 발생할 수 있는 표면 불규칙성이나 결함을 제거하는 데 도움이 됩니다. 드로잉 공정은 와이어 표면을 매끄럽게 하여 와이어의 전기 전도도와 부식 저항성을 개선합니다.
전반적으로, 인발 공정은 다양한 응용 분야에서 사용되는 와이어의 무결성과 신뢰성을 보장하는 데 필수적입니다. 제조업체는 와이어 직경, 인장 강도, 전도도 및 표면 품질과 같은 특정 요구 사항을 충족하기 위해 이 공정을 신중하게 제어합니다. 와이어 제조업체는 인발 공정에 세심한 주의를 기울임으로써 성능, 수명 및 비용 효율성의 최고 표준을 충족하는 와이어를 제공할 수 있습니다.
케이블 제조 공정에서 스트랜딩이 중요한 이유는 무엇입니까?
케이블 제조에서 와이어를 함께 스트랜딩하는 공정은 여러 가지 이유로 필수적입니다. 이 주제에 대한 일반적인 질문에 답하기 위한 몇 가지 주요 통찰력은 다음과 같습니다.
향상된 유연성 및 내구성: 와이어 스트랜딩은 유연하고 견고한 스트랜딩 도체를 만드는데, 이는 굽힘, 꼬임 및 일반적인 마모와 손상을 견뎌야 하는 케이블에 필수적입니다.
향상된 전기 전도도: 스트랜딩은 도체의 전체 표면적을 증가시켜 더 나은 전기 전도도를 가능하게 합니다. 즉, 스트랜딩 케이블은 저항을 줄이고 성능을 개선하여 전기 신호를 효율적으로 전송할 수 있습니다.
기계적 응력에 대한 저항성: 꼬인 케이블은 기계적 응력에 대한 저항성이 더 높으므로 케이블에 긴장, 진동 또는 움직임이 발생할 수 있는 응용 분야에 더 적합합니다.
파손 위험 감소: 스트랜딩 공정은 케이블 전체에 스트레스를 더욱 균등하게 분산시켜 개별 와이어가 파손될 위험을 줄이고 케이블의 전반적인 안정성과 수명을 향상시킵니다.
요약하자면, 스트랜딩은 유연성을 높이고, 전기 전도도를 개선하고, 기계적 응력에 대한 저항성을 높이고, 와이어 파손 위험을 줄임으로써 케이블 제조 공정에서 중요한 역할을 합니다. 스트랜딩의 중요성을 이해하면 다양한 응용 분야의 요구 사항을 충족하는 고품질 케이블을 생산하는 데 도움이 됩니다.
와이어를 함께 스트랜딩하는 프로세스
케이블 제조에서 와이어를 함께 꼬는 공정은 개별 와이어를 꼬거나 땋아 꼬인 도체를 만드는 것을 포함합니다. 이러한 구조는 전도도를 포함한 케이블의 전기적 특성에 상당한 영향을 미칩니다.
스트랜딩 공정 동안 개별 와이어는 조심스럽게 꼬이거나 땋아져서 스트랜딩된 도체를 형성합니다. 이 구성은 케이블의 유연성, 내구성 및 외부 힘에 대한 저항성을 향상시킵니다. 또한 전기 전도에 사용할 수 있는 표면적을 늘려 전기 신호의 효율적인 전송에 중요합니다.
사용되는 특정 스트랜딩 기술은 케이블 유형, 원하는 전도도 및 적용 요구 사항과 같은 요인에 따라 달라질 수 있습니다. 가장 일반적인 스트랜딩 방법에는 동심, 나선형 및 번치 스트랜딩이 있습니다. 각 방법은 전기적 성능, 기계적 강도 및 제조 용이성 측면에서 고유한 장점이 있습니다.
스트랜딩 클래스 또는 스트랜딩 구성이라고 알려진 함께 스트랜딩된 와이어의 수는 전기 전도도에 영향을 미칩니다. 스트랜딩된 도체에서 와이어의 수를 늘리면 일반적으로 저항이 낮아지고 전도도가 향상됩니다.
요약하자면, 케이블 제조에서 와이어를 함께 스트랜딩하는 공정은 케이블의 전기 전도도와 전반적인 성능에 영향을 미치는 중요한 단계입니다. 스트랜딩 방법과 구성을 신중하게 선택함으로써 제조업체는 특정 응용 분야에 맞게 케이블을 최적화하여 안정적이고 효율적인 전기 전도를 보장할 수 있습니다.
스트랜딩이 전기 전도도에 미치는 영향
케이블 제조에서 스트랜딩 공정은 케이블의 전기 전도도를 결정하는 데 중요한 역할을 합니다.
스트랜딩 공정 동안 개별 와이어는 꼬이거나 땋아져서 스트랜딩된 도체를 형성합니다. 이러한 구조는 케이블의 전기적 특성에 상당한 영향을 미칩니다. 스트랜딩이 전기 전도도에 어떤 영향을 미치는지에 대한 간략한 개요는 다음과 같습니다.
유연성 증가: 스트랜딩은 유연한 도체를 만들어 케이블이 전기적 성능을 저하시키지 않고 구부러지고 조작될 수 있도록 합니다. 스트랜딩 도체의 유연성은 쉬운 설치를 용이하게 하고 손상이나 파손 위험을 줄여 시간이 지나도 일관된 전기 전도도를 보장합니다.
스킨 효과 감소: 스킨 효과는 교류 전류가 도체 표면 근처에 집중되는 경향을 말합니다. 스트랜딩은 도체의 표면적을 늘려 스킨 효과를 완화하는 데 도움이 됩니다. 이렇게 확장된 표면적은 전류를 더 잘 분배할 수 있게 하여 전기 전도도를 개선하고 전력 손실을 줄입니다.
피로에 대한 향상된 저항성: 스트랜딩은 도체 내의 개별 와이어 사이에 작은 틈을 만듭니다. 이러한 틈은 응력을 완화하고 피로 파손을 방지하는 데 도움이 되는 릴리프 포인트를 제공합니다. 스트랜딩은 기계적 응력을 줄임으로써 도체의 내구성을 향상시키고 장기간 전기 전도도를 유지합니다.
스트랜딩의 중요성과 전기 전도도에 미치는 영향을 이해하는 것은 케이블 제조업체와 사용자 모두에게 중요합니다. 스트랜딩 프로세스를 최적화함으로써 제조업체는 신뢰할 수 있는 전기 성능을 제공하는 케이블을 보장할 수 있으며, 사용자는 효율적이고 중단 없는 전력 전송의 이점을 누릴 수 있습니다.
케이블 제조에서 절연의 역할은 무엇인가?
절연은 케이블 제조에서 중요한 역할을 하며 여러 가지 중요한 목적을 제공합니다. 케이블에서 절연의 주요 기능은 다음과 같습니다.
전기적 보호: 절연은 장벽 역할을 하여 도체 사이의 전류 흐름을 방지하고 단락이나 전기 누출의 위험 없이 안전하고 효율적인 전기 전송을 보장합니다.
기계적 보호: 절연은 도체에 물리적 보호를 제공하여 습기, 마모, 충격과 같은 외부 요인으로부터 보호합니다. 이는 케이블의 구조적 무결성을 유지하고 수명을 연장하는 데 도움이 됩니다.
열 보호: 절연은 전기 전송 중에 발생하는 열을 관리하는 데 도움이 됩니다. 과도한 열 축적을 방지하여 케이블을 과열 및 잠재적 손상으로부터 보호합니다.
환경 저항성: 절연 재료는 극한 온도, 화학 물질 및 자외선과 같은 특정 환경 조건을 견딜 수 있도록 선택됩니다. 이를 통해 케이블은 다양한 환경에서 안정적으로 작동하고 오래 지속되는 성능을 보장합니다.
유전 강도: 절연 재료는 높은 유전 강도를 가지고 있어 고전압을 견디고 절연하여 전기적 고장과 전력 전송 중단을 방지할 수 있습니다.
전반적으로 절연은 케이블 제조의 필수 구성 요소로, 다양한 응용 분야에서 전기 시스템의 안전성, 신뢰성 및 최적 성능을 보장합니다.
케이블 절연 방법
케이블의 절연에는 여러 가지 방법이 사용되며, 각각 고유한 장점과 고려 사항이 있습니다. 일반적으로 사용되는 방법에 대한 개요는 다음과 같습니다.
압출: 압출은 케이블 코어가 압출기를 통과하여 그 주위에 단열재 층을 적용하는 널리 사용되는 방법입니다. 이 방법은 효율적이고, 단열재 두께를 정밀하게 제어할 수 있으며, 다양한 재료를 사용할 수 있습니다.
함침: 함침은 케이블 코어를 액체 절연 화합물에 담그어 침투하고 틈새나 공극을 채우는 것을 포함합니다. 이 방법은 뛰어난 내습성을 제공하며 다른 절연 방법과 함께 사용할 수 있습니다.
래핑: 래핑 방법에서는 하나 이상의 절연 재료 층을 케이블 코어 주위에 감습니다. 이는 테이프, 종이 또는 필름을 사용하여 수행할 수 있습니다. 래핑은 기계적 보호를 제공하고, 유전 강도를 개선하며, 다양한 절연 재료를 선택하는 데 유연성을 제공합니다.
사출 성형: 사출 성형은 용융된 절연 재료를 금형에 주입하여 케이블 코어를 둘러싸고 응고되어 절연 층을 형성하는 것을 포함합니다. 이 방법은 일반적으로 일관된 품질의 대량 절연 케이블을 생산하는 데 사용됩니다.
파우더 코팅: 파우더 코팅은 케이블 코어에 절연 파우더를 도포한 다음 경화 과정을 거쳐 단단한 절연 층을 형성하는 것을 포함합니다. 이 방법은 높은 유전 강도와 환경 요인에 대한 저항성으로 알려져 있습니다.
각 절연 방법은 고유한 장점이 있으며, 애플리케이션 요구 사항, 원하는 성능 특성, 비용 효율성과 같은 요인에 따라 선택됩니다. 적절한 절연 방법을 선택하면 다양한 산업 및 애플리케이션에서 케이블의 무결성, 안전성 및 최적의 기능이 보장됩니다.
다양한 단열재의 장점
케이블 제조에서 절연 재료의 선택은 최적의 성능과 안전을 보장하는 데 중요한 역할을 합니다. 일반적으로 사용되는 다양한 절연 재료의 주요 장점은 다음과 같습니다.
폴리 염화 비닐 (PVC): PVC는 비용 효율성, 유연성 및 높은 전기 절연 특성으로 인해 널리 사용됩니다. 마모, 습기 및 화학 물질에 대한 우수한 저항성을 제공하여 다양한 응용 분야에 적합합니다.
폴리에틸렌(PE): PE 절연은 우수한 유전 강도와 전기적 특성을 제공합니다. 습기, 자외선, 온도 변화와 같은 환경 요인에 대한 저항성을 제공합니다. PE는 일반적으로 실외 및 지하 케이블에 사용됩니다.
가교 폴리에틸렌(XLPE): XLPE 절연은 향상된 기계적 강도, 열 안정성 및 고온 저항성을 제공합니다. 중전압 및 고전압 케이블에 널리 사용되며 우수한 전기적 특성과 환경 스트레스에 대한 저항성으로 알려져 있습니다.
에틸렌 프로필렌 고무(EPR): EPR 절연은 우수한 전기적 및 기계적 특성과 함께 열, 습기 및 화학 물질에 대한 뛰어난 저항성을 제공합니다. 일반적으로 전력 케이블에 사용되며 실내 및 실외 응용 분야에 적합합니다.
실리콘 고무: 실리콘 고무 절연은 고온에 대한 뛰어난 저항성을 제공하여 열 발산이 중요한 응용 분야에 적합합니다. 또한 우수한 유연성, 전기 절연성 및 환경 요인에 대한 저항성을 제공합니다.
폴리테트라플루오로에틸렌(PTFE): PTFE 절연은 뛰어난 열 안정성, 낮은 마찰 특성 및 내화학성으로 유명합니다. 이는 고성능 케이블, 특히 극한 온도와 혹독한 환경에 대한 내성이 필요한 응용 분야에서 일반적으로 사용됩니다.
특정 케이블 애플리케이션에 적합한 절연 재료를 신중하게 선택함으로써 제조업체는 다양한 전기 및 전자 시스템에서 신뢰할 수 있는 성능, 수명 및 안전성을 보장할 수 있습니다. 각 재료는 고유한 장점을 제공하여 특정 요구 사항 및 작동 조건에 맞게 조정된 케이블을 설계하고 생산할 수 있습니다.
절연이 전선 과열을 방지하는 방법
케이블 제조에서 절연은 와이어 과열을 방지하고 안전하고 안정적인 작동을 보장하는 데 중요한 요소입니다. 이는 전도성 와이어를 둘러싼 보호 장벽 역할을 하며 다음과 같은 몇 가지 주요 기능을 제공합니다.
열 저항: 절연 재료는 전류를 전달하는 동안 발생하는 열을 발산하는 데 도움이 되는 고유한 열 저항 특성을 가지고 있습니다. 절연은 주변으로의 열 전달을 효과적으로 제한함으로써 전선이 오작동이나 손상으로 이어질 수 있는 임계 온도 수준에 도달하는 것을 방지합니다.
전기 절연: 절연 재료는 높은 유전 강도를 가지고 있어 전도성 와이어 사이 또는 와이어와 주변 구성 요소 사이의 전류 흐름을 방지합니다. 이 절연 장벽은 단락, 전기 아크 및 과열로 이어질 수 있는 기타 전기적 결함의 위험을 줄입니다.
환경 보호: 절연은 습기, 먼지, 화학 물질 및 물리적 마모와 같은 외부 환경 요인으로부터 전선을 보호합니다. 보호 층을 제공함으로써 전선의 무결성과 전기적 성능을 유지하는 데 도움이 되며 과열로 이어질 수 있는 잠재적 손상을 방지합니다.
이러한 절연 기능의 조합은 와이어 과열을 방지하고 다양한 응용 분야에서 안전하고 효율적인 전기 전도도를 촉진합니다. 케이블과 작동 환경의 특정 요구 사항에 맞는 적절한 절연 재료와 방법을 선택하는 것이 필수적입니다.

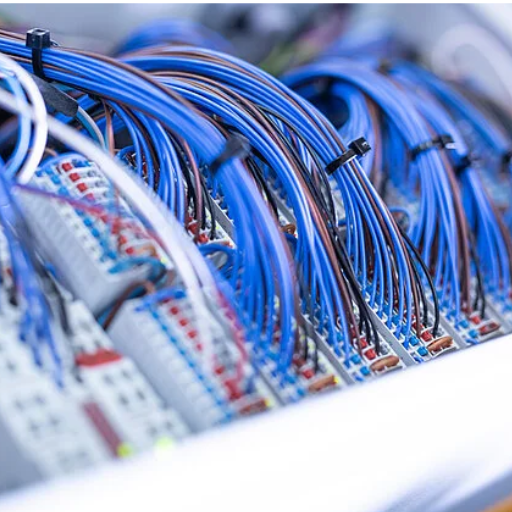

압출 공정은 어떻게 와이어의 품질을 향상시키는가?
압출 공정은 케이블 제조에서 와이어의 품질과 성능을 향상시키는 데 중요한 역할을 합니다. 여기에는 원하는 특성을 가진 케이블을 만들기 위해 재료를 신중하게 조작하는 일련의 단계가 포함됩니다. 압출 공정이 이를 달성하는 방법을 살펴보겠습니다.
재료 준비: 플라스틱 폴리머, 필러, 첨가제를 포함한 원자재는 원하는 특성에 따라 신중하게 선택됩니다. 이러한 재료는 균일성과 최적의 성능을 보장하기 위해 컴파운딩 및 혼합과 같은 준비 과정을 거칩니다.
용융 및 압출: 준비된 재료는 특정 온도로 가열되어 용융되고 균질한 용융 덩어리를 형성합니다. 그런 다음 이 용융된 재료는 다이를 통해 압출되어 원하는 모양과 크기의 와이어를 만듭니다.
냉각 및 응고: 압출 와이어가 다이에서 나오면 수조 또는 공기 냉각과 같은 다양한 냉각 방법을 사용하여 빠르게 냉각됩니다. 이 빠른 냉각은 용융된 재료를 응고시켜 구조적 무결성이 향상된 솔리드 와이어로 변환합니다.
절연 또는 덮개: 어떤 경우에는 압출 공정에 와이어 주위에 절연 또는 보호 덮개를 추가하는 것이 포함됩니다. 이 추가 층은 전기 절연, 기계적 보호 및 환경 요인에 대한 저항성을 제공하여 와이어의 내구성과 안전성을 향상시킵니다.
품질 관리: 압출 공정 전체에서 엄격한 품질 관리 조치를 시행하여 와이어가 지정된 표준을 충족하는지 확인합니다. 여기에는 직경, 절연 두께, 전체 치수 정확도와 같은 모니터링 매개변수가 포함됩니다.
압출 공정을 채택함으로써 케이블 제조업체는 일관된 와이어 품질, 정밀한 치수 제어 및 향상된 성능 특성을 달성할 수 있습니다. 이를 통해 통신에서 자동차에 이르기까지 다양한 산업의 다양한 요구를 충족하는 안정적인 케이블을 생산할 수 있습니다.
압출 공정의 단계
압출 공정은 케이블 생산 공정에서 매우 중요한 단계이며 와이어의 성능 품질을 향상시킵니다. 또한 원하는 특성을 가진 케이블을 만들 수 있도록 재료를 조작하는 것도 포함됩니다. 다음은 특별한 순서 없이 압출에 관련된 단계입니다.
재료 준비: 플라스틱 폴리머 및 필러와 같은 원자재는 첨가제와 함께 사용될 수 있습니다. 이러한 재료는 특정 유형의 케이블을 염두에 두고 제조되므로 신중하게 선택됩니다.
혼합 및 용융: 이러한 재료를 선택한 후 압출 기계에 넣고 열과 압력을 가해 균일한 혼합물을 만듭니다. 이 과정에서 재료를 용융하고 혼합합니다.
압출: 혼합된 재료는 혼합 후 압출 다이를 통해 강제로 밀어넣습니다. 그런 다음 용융된 재료를 특정 압력에서 다이를 통해 분사하여 평평하고 둥글고 사용자 정의 프로파일과 같은 다양한 유형의 케이블을 만들 수 있습니다.
응고 및 냉각: 압출 공정 후 케이블에 다이를 장착한 후 냉각 시스템을 통해 보내져 재료 케이블을 냉각하고 응고시킵니다. 이 공정은 케이블의 구조와 모양을 유지하는 데 매우 중요합니다.
경화 및 가교(해당하는 경우): 예를 들어 고온 응용 분야를 위해 만들어진 케이블 구조와 같은 특정 케이블 구조는 추가 시멘트 또는 가교가 필요할 수 있습니다. 이는 케이블 구조를 화학적으로 수정하여 진정한 재료 특성을 개선하기 위해 열 또는 방사선을 적용하는 것을 수반합니다.
품질 관리: 압출 작업 중에 엄격한 품질 관리 절차가 프로세스에 통합되어 모든 와이어 및 케이블 매개변수가 허용 한계 내에 있는지 확인합니다. 이러한 매개변수에는 온도, 압력, 치수, 심지어 전기 및 기계적 테스트가 포함됩니다.
다양한 응용 프로그램의 요구 사항을 충족하기 위해 압출 공정으로 케이블의 품질이 향상됩니다. 균일하고 신뢰할 수 있는 작동을 보장하면서 모양, 크기 및 속성을 조정합니다.
케이블 제조에서 압출의 이점
압출은 케이블 제조에서 중요한 역할을 하며, 고품질의 안정적인 케이블 생산을 보장하는 수많은 이점을 제공합니다. 케이블 제조에 압출을 활용하는 주요 이점은 다음과 같습니다.
케이블 속성에 대한 정밀한 제어: 압출을 통해 제조업체는 케이블의 모양, 크기 및 속성을 정밀하게 제어할 수 있습니다. 이를 통해 특정 애플리케이션 요구 사항을 충족하여 최적의 성능과 호환성을 보장할 수 있습니다.
일관된 케이블 성능: 압출 공정으로 일관되고 균일한 케이블 보장 생산, 신뢰할 수 있고 예측 가능한 성과로 이어집니다. 이는 전기 인프라, 자동차 및 항공우주 산업과 같이 일관성이 중요한 애플리케이션에 필수적입니다.
내구성 및 보호성 향상: 압출 방식을 사용하면 절연 및 재킷 화합물과 같은 특수 소재를 통합할 수 있어 케이블의 내구성, 환경 요인에 대한 저항성, 마모, 열, 화학 물질 및 전기 간섭에 대한 보호 기능이 향상됩니다.
생산 효율성: 압출 공정의 자동화와 속도는 제조 효율성을 높이는 데 도움이 되며, 일관된 품질을 유지하는 동시에 생산량을 늘릴 수 있습니다.
비용 효율성: 압출은 재료 사용을 최적화하고, 낭비를 줄이며, 생산 공정을 간소화하여 비용 이점을 제공합니다. 정밀한 치수와 특성을 가진 케이블을 생산할 수 있는 능력은 또한 추가적인 생산 후 수정이나 조정의 필요성을 최소화합니다.
케이블 제조에서 압출의 이점을 활용함으로써 제조업체는 다양한 산업 및 응용 분야의 요구 사항을 충족하여 고품질, 신뢰성 및 비용 효율적인 솔루션을 제공할 수 있습니다.
압출을 통한 생산 공정 품질 보장
압출은 케이블 제조 공정에서 품질과 효율성을 보장하는 데 중요한 역할을 합니다. 압출의 이점을 활용함으로써 제조업체는 다양한 산업 및 응용 분야의 요구 사항을 충족하여 고품질, 안정적이며 비용 효율적인 솔루션을 제공할 수 있습니다.
압출을 통해 생산 공정 품질을 보장하기 위해 고려해야 할 몇 가지 주요 측면은 다음과 같습니다.
케이블 설계에 대한 정밀한 제어: 압출 공정을 통해 제조업체는 생산된 케이블의 치수, 모양 및 속성을 정밀하게 제어할 수 있습니다. 이를 통해 케이블이 필요한 사양 및 성능 표준을 충족하는지 확인할 수 있습니다.
향상된 소재 내구성 및 보호: 단열재 및 재킷 화합물과 같은 특수 소재가 압출 중에 통합되어 케이블의 내구성을 향상시킵니다. 이러한 소재는 환경 요인, 마모, 열, 화학 물질 및 전기 간섭에 대한 저항성을 제공하여 케이블의 수명과 신뢰성을 보장합니다.
제조 효율성 향상: 압출 공정의 자동화와 속도는 제조 효율성을 높이는 데 기여합니다. 이를 통해 제조업체는 일관된 품질을 유지하면서 생산량을 늘리고 빠르게 진화하는 시장의 요구를 충족할 수 있습니다.
케이블 제조업체는 압출 기술과 그 장점을 활용함으로써 생산 공정을 최적화하고, 낭비를 줄이며, 제품 품질을 향상시켜 궁극적으로 다양한 산업과 응용 분야의 엄격한 요구 사항을 충족하는 고성능 케이블을 공급할 수 있습니다.
참고자료
자주 묻는 질문 (FAQ)
질문: 와이어 및 케이블 제조 공정에서 일반적이고 중요한 단계는 무엇입니까?
A: 와이어 및 케이블 제조 공정에서 일반적이고 중요한 단계에는 드로잉, 어닐링, 스트랜딩, 절연 및 케이블링이 포함됩니다. 이러한 단계는 특정 케이블 요구 사항을 충족하는 고품질 케이블의 생산을 보장합니다.
질문: 케이블과 전선의 제조 공정은 어떻게 시작되나요?
A: 제조 공정은 일반적으로 구리나 알루미늄으로 만든 금속 막대로 시작합니다. 이 막대는 일련의 다이를 통해 당겨져 직경을 줄이고 구리 와이어나 알루미늄 와이어를 형성합니다.
질문: 케이블 제조 산업에서 어닐링이 중요한 단계인 이유는 무엇입니까?
A: 어닐링은 와이어를 가열하여 부드럽게 만들고 유연성과 전기적 성능을 개선하기 때문에 매우 중요합니다. 이 단계는 사용 중에 와이어가 과열되는 것을 방지하는 데 필수적입니다.
질문: 케이블과 전선의 공정에서 스트랜딩은 어떤 역할을 하나요?
A: 스트랜딩은 여러 개의 와이어를 꼬아서 하나의 와이어나 케이블을 형성하는 것을 말합니다. 이 공정은 완성된 케이블의 유연성과 내구성을 향상시켜 케이블 산업의 다양한 응용 분야에 적합하게 만듭니다.
질문: 절연 단계는 케이블 제조 공정에 어떻게 기여하나요?
A: 절연은 전기 누출을 방지하고 구리 케이블이나 다른 도체를 보호하기 위해 와이어에 적용됩니다. 이 단계는 특정 케이블 요구 사항을 충족하는 케이블의 안전성과 효율성을 보장하는 데 필수적입니다.
질문: 광섬유 케이블을 제조하는 데 있어 가장 중요한 고려사항은 무엇입니까?
대답: 광섬유 케이블은 제조 과정에서 정밀성이 요구되며, 여기에는 유리 섬유를 신중하게 취급하고 최적의 성능과 내구성을 보장하기 위한 보호 코팅을 적용하는 작업이 포함됩니다.
질문: AWG(American Wire Gauge) 시스템은 전선 제조 공정과 어떤 관련이 있나요?
A: American Wire Gauge 시스템은 구리선 또는 기타 유형의 와이어 직경을 지정하는 데 사용됩니다. AWG 시스템에서 와이어가 얇을수록 게이지 번호가 더 크며, 이는 와이어의 유연성과 전기적 성능을 결정하는 데 중요합니다.
질문: 전선 및 케이블 제조 공정에서 케이블링은 어떤 의미가 있나요?
A: 케이블링은 절연된 전선을 꼬아서 유연한 케이블을 형성하는 마지막 단계입니다. 이 단계는 완성된 케이블이 필요한 사양과 성능 표준을 충족하는지 확인하는 데 중요합니다.
질문: 케이블 제조 산업에서 올바른 케이블 파트너를 선택하는 것이 중요한 이유는 무엇입니까?
답변: 올바른 케이블 파트너를 선택하면 케이블 제조 공정이 정밀하고 전문성을 바탕으로 실행되며, 그 결과 다양한 산업의 특정 케이블 요구 사항을 충족하는 고품질 케이블이 생산됩니다.
